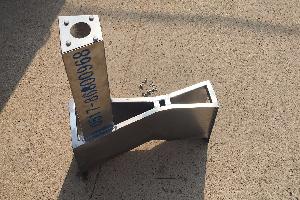

小型巴歇爾槽
點擊次數:更新時間:2018-08-24 10:08:01【打印】【關閉】
- 產品型號:GYB-25
- 產品價格:
- 詳細內容
- 批發說明
- 運費說明
- 交易方式
- 聯系方式
小型巴歇爾槽主要用于工業園區生活污水與工業污水的集中排放與監測.巴歇爾槽也是明渠流量測量的輔助設備，水利實驗，最完美水槽,金湖冠宇儀表有限公司
專業生產巴歇爾槽，明渠流量計，技術電話：18915188958，聯系人：閔工。
巴歇爾槽名字是1929年美國土木學會命名的。本產品是通過文丘里管的演變并進行了多年的實驗，開發出來專業用于不滿管或渠道流量的測量.但巴歇爾槽仍是文丘里水槽中最普及的水槽。

巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反.巴歇爾槽通過內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。
巴歇爾槽常規安裝尺寸：（單位：mm）
|
序號
|
喉道段
|
收縮段
|
擴散段
|
墻高
|
流量參數
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|
巴歇爾槽選型與外形尺寸:(單位:mm)
|
序號、型號
|
類型
|
B值
|
長*寬*高
|
最大流量（m3）/小時
|
|
1（GYB-25）
|
標準型
|
25
|
635*267*265
|
19.44
|
|
2（GYB-51）
|
標準型
|
51
|
773*314*305
|
47.52
|
|
3（GYB-76）
|
標準型
|
76
|
914*359*517
|
115.56
|
|
4（GYB-152）
|
標準型
|
152
|
1525*500*730
|
399.6
|
|
5（GYB-228）
|
標準型
|
228
|
1630*675*890
|
903.6
|
|
6（GYB-250）
|
標準型
|
250
|
2845*980*1060
|
900
|
|
7（GYB-300）
|
標準型
|
300
|
2870*940*1200
|
1440
|
|
8（GYB-450）
|
標準型
|
450
|
2945*1120*1200
|
2268
|
|
9（GYB-600）
|
標準型
|
600
|
3020*1300*1200
|
3060
|
|
10（GYB-750）
|
標準型
|
750
|
3095*1480*1200
|
3960
|
|
11（GYB-900）
|
標準型
|
900
|
3170*1660*1200
|
4500
|
|
12（GYB-1000）
|
標準型
|
1000
|
3200*1780*1250
|
5400
|
|
13（GYB-1200）
|
標準型
|
1200
|
3320*2020*1250
|
7200
|
|
14（GYB-1500）
|
標準型
|
1500
|
3470*2380*1250
|
9000
|
|
15（GYB-1800）
|
標準型
|
1800
|
3620*2740*1250
|
10800
|
|
16（GYB-2100）
|
標準型
|
2100
|
3770*3100*1250
|
12960
|
|
