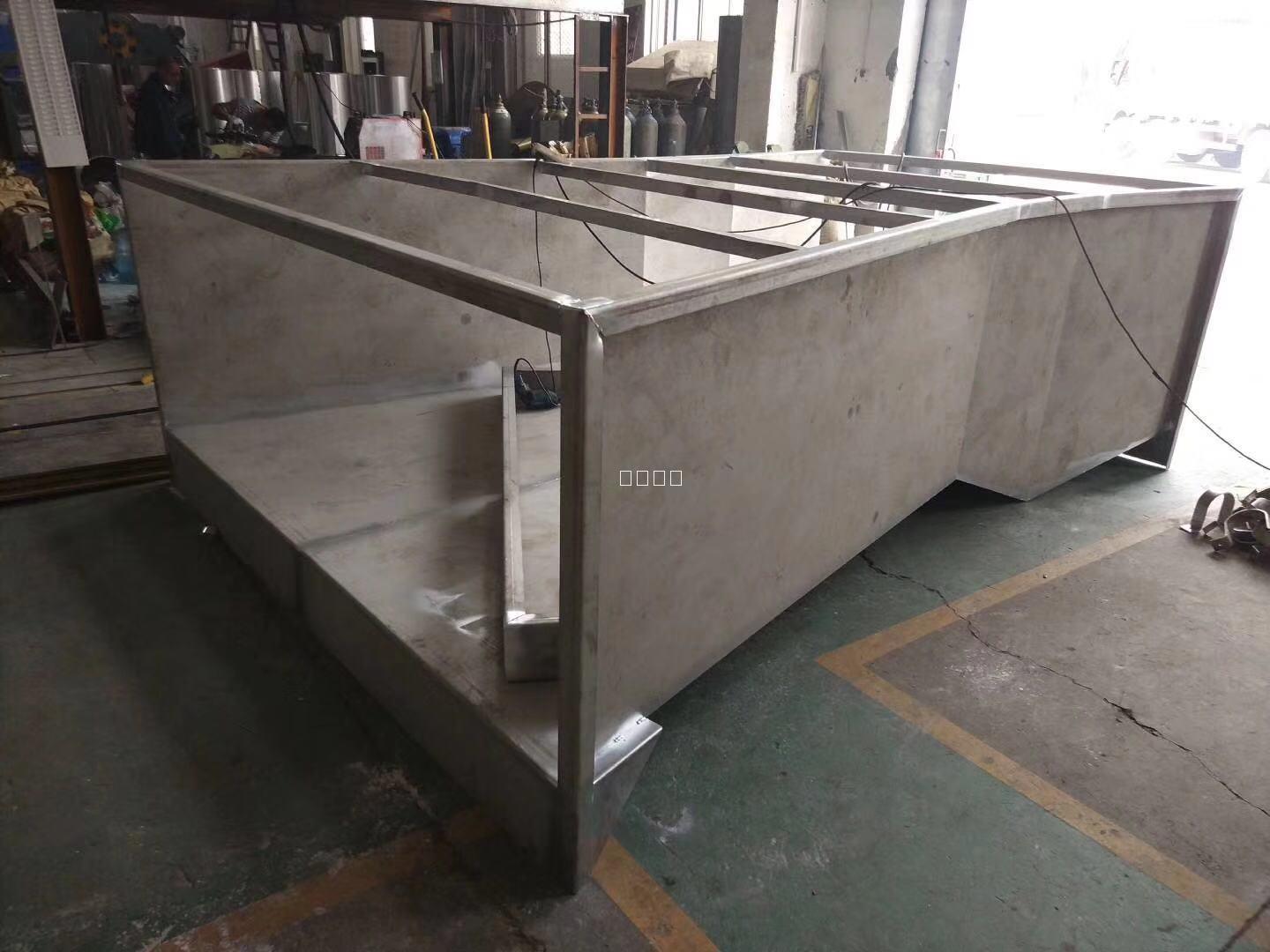

17號巴歇爾槽也叫巴氏計量槽或巴氏流量槽.最大流量為14400立方每小時,本產品屬于大型巴歇爾槽,目前也是不銹鋼巴歇爾槽中最大尺寸其中B=2400.總長度達到3.92米.巴歇爾槽內的流量越大，液位越高；流量越小，液位越低.對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃?，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝巴歇爾槽（由于巴歇爾槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于巴歇爾槽的幾何尺寸。同樣的巴歇爾槽槽放在不同的渠道上，相同的液位對應相同的流量。巴歇爾槽把流量轉成了液位。通過測量巴歇爾槽內水流的液位，再根據相應巴歇爾槽的水位-流量關系，反求出流量

巴歇爾槽,明渠流量計,液位計,聯系電話:18915188958,閔工

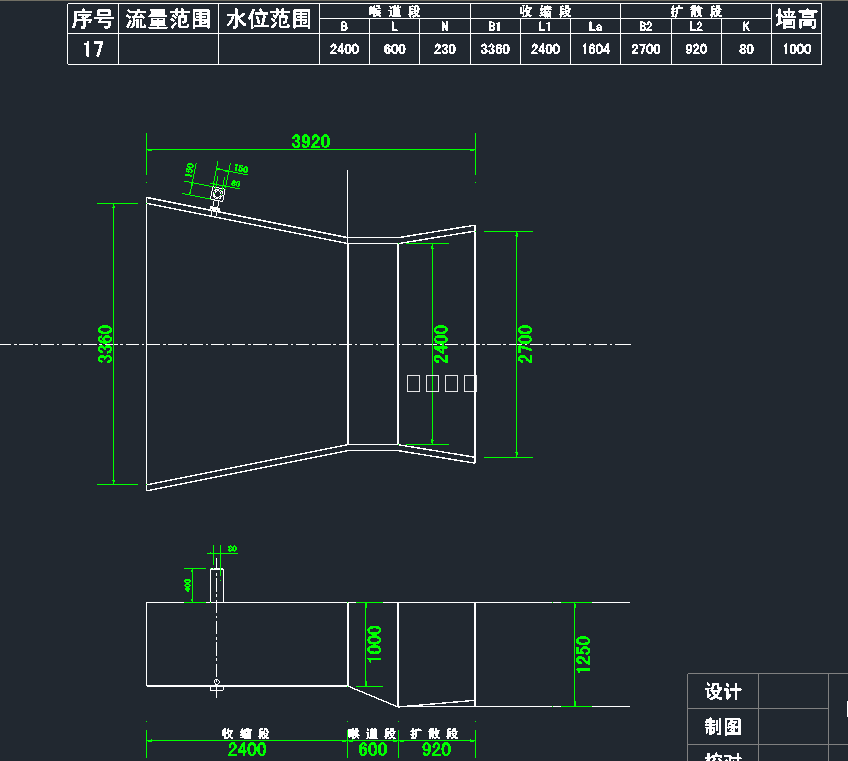

²        符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，L2為擴散段，
²        堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m
²        圓圈位置為探頭安裝位置示意圖

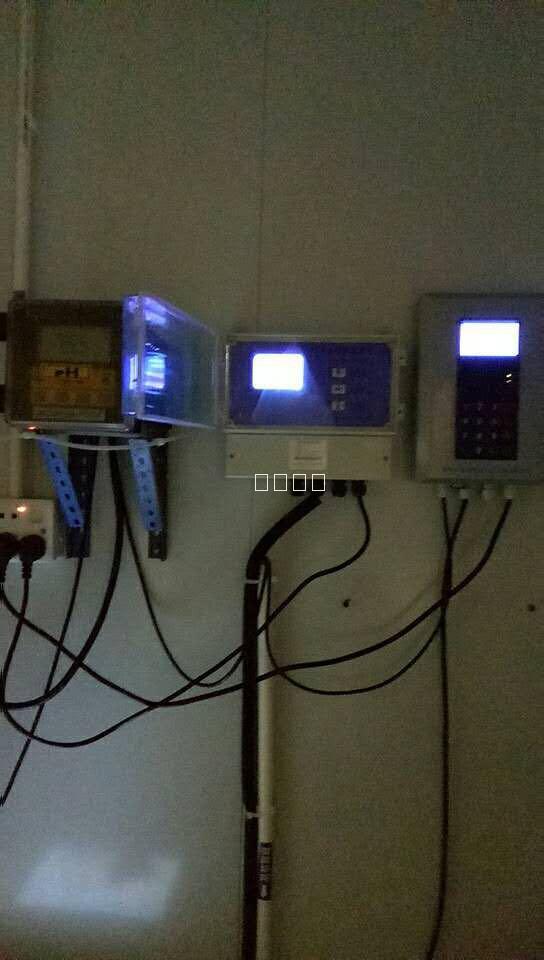

與數采儀連接.

選型
