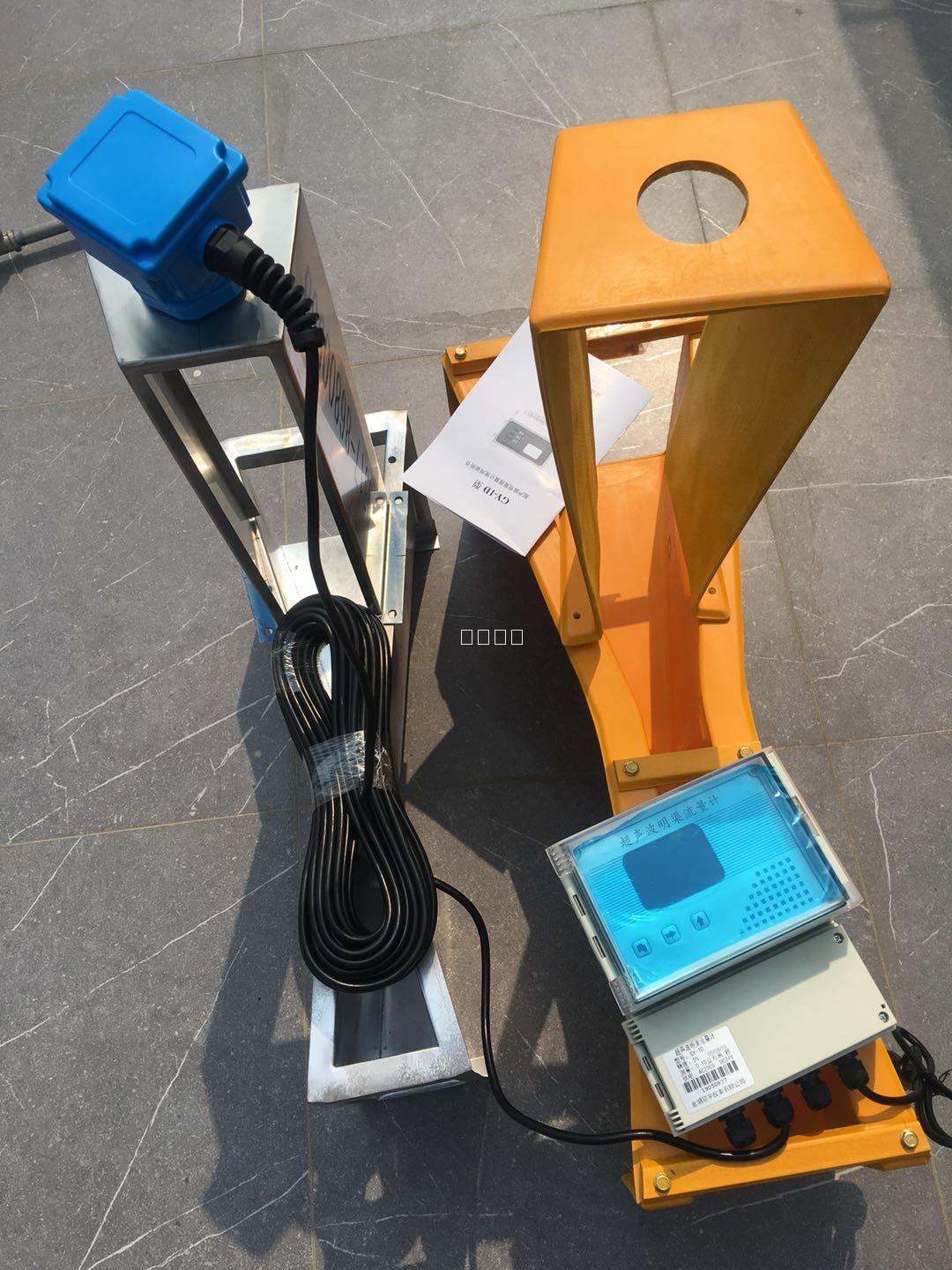

巴歇爾槽明渠流量計
點擊次數:更新時間:2019-05-10 10:05:06【打印】【關閉】
- 詳細內容
- 批發說明
- 運費說明
- 交易方式
- 聯系方式
巴歇爾槽明渠流量計廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。隨著水污染的話題不斷被提起，在工業發達的現在社會，污水污染越來越嚴重，特別是地下水污染問題，以此來引起大家對水污染嚴重程度的關注，對水污染的關切程度達到了空前。金湖冠宇儀表有限公司針對渠道污水排放測量開發生產的巴歇爾槽配合公司的GY-1D明渠流量計深受廣大環保意識強的客戶親睞。公司產品測量精度高，性能穩定，方便與環保部門聯網。實現實時監測，歷史查詢。
技術咨詢：18915188958 閔工
技術參數：
|
序號
|
流量范圍（噸/小時）
|
適用渠道m(xù)m
|
水位范圍
|
臨界
淹沒度%
|
|
Q（min）
|
Q（max）
|
>寬×高
|
h（min）
|
h（max）
|
|
1
|
0.3
|
19.4
|
>200×250
|
15
|
210
|
0.5
|
|
2
|
0.6
|
47.5
|
>250×300
|
15
|
240
|
0.5
|
|
3
|
2.8
|
115.6
|
>300×600
|
30
|
330
|
0.5
|
|
4
|
5.4
|
399.6
|
>450×800
|
30
|
450
|
0.6
|
|
5
|
9.0
|
903.6
|
>600×1000
|
30
|
600
|
0.6
|
|
6
|
12.6
|
1440.0
|
>1000×1200
|
30
|
750
|
0.6
|
2、常用規格尺寸：（單位：mm）
|
序號
|
喉道段
|
收縮段
|
擴散段
|
墻高
|
流量參數
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|
3、成品尺寸：
|
序號
|
類型
|
B值
|
長*寬*高
|
最大流量（m3）/小時
|
|
1
|
標準型
|
25
|
835*267*265
|
19.44
|
|
2
|
標準型
|
51
|
773*314*305
|
47.52
|
|
3
|
標準型
|
76
|
914*359*517
|
115.56
|
|
4
|
標準型
|
152
|
1525*500*730
|
399.6
|
|
5
|
標準型
|
228
|
1630*675*890
|
903.6
|
|
6
|
標準型
|
250
|
2845*980*1060
|
900
|
|
7
|
標準型
|
300
|
2870*940*1200
|
1440
|
|
8
|
標準型
|
450
|
2945*1120*1200
|
2268
|
|
9
|
標準型
|
600
|
3020*1300*1200
|
3060
|
|
10
|
標準型
|
750
|
3095*1480*1200
|
3960
|
|
11
|
標準型
|
900
|
3170*1660*1200
|
4500
|
|
12
|
標準型
|
1000
|
3200*1780*1250
|
5400
|
|
13
|
標準型
|
1200
|
3320*2020*1250
|
7200
|
|
14
|
標準型
|
1500
|
3470*2380*1250
|
9000
|
|
15
|
標準型
|
1800
|
3620*2740*1250
|
10800
|
污水處理站的作用是對生產、生活污水進行處理，達到規定的排放標準，是保護環境的重要設施。污水處理站在設計安裝巴歇爾槽要注意以下幾點：
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
1、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
|
