巴歇爾槽主要適用于渠道坡降小，特別適用于水中雜物多，污水流量為1.5L/S-93M3/S的城市生活污水/工業廢水和雨水的明渠排水流量測量。

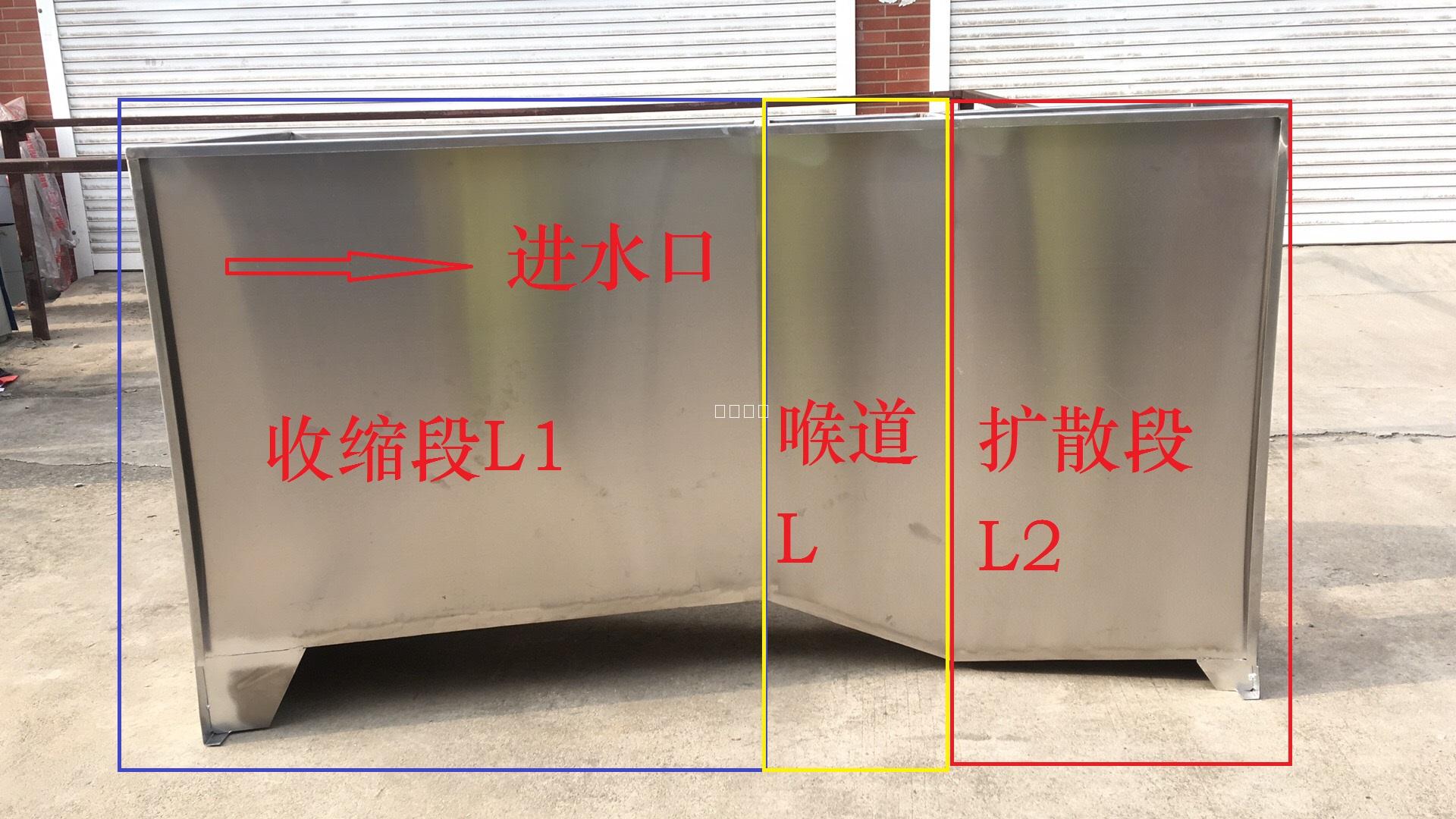

巴歇爾槽主要分為槽體與安裝支架。其中槽體主要分為三部份：喉道段，收縮段，擴散段，其中L為喉道長，L1為收縮段，L2為擴散段，如圖所示：

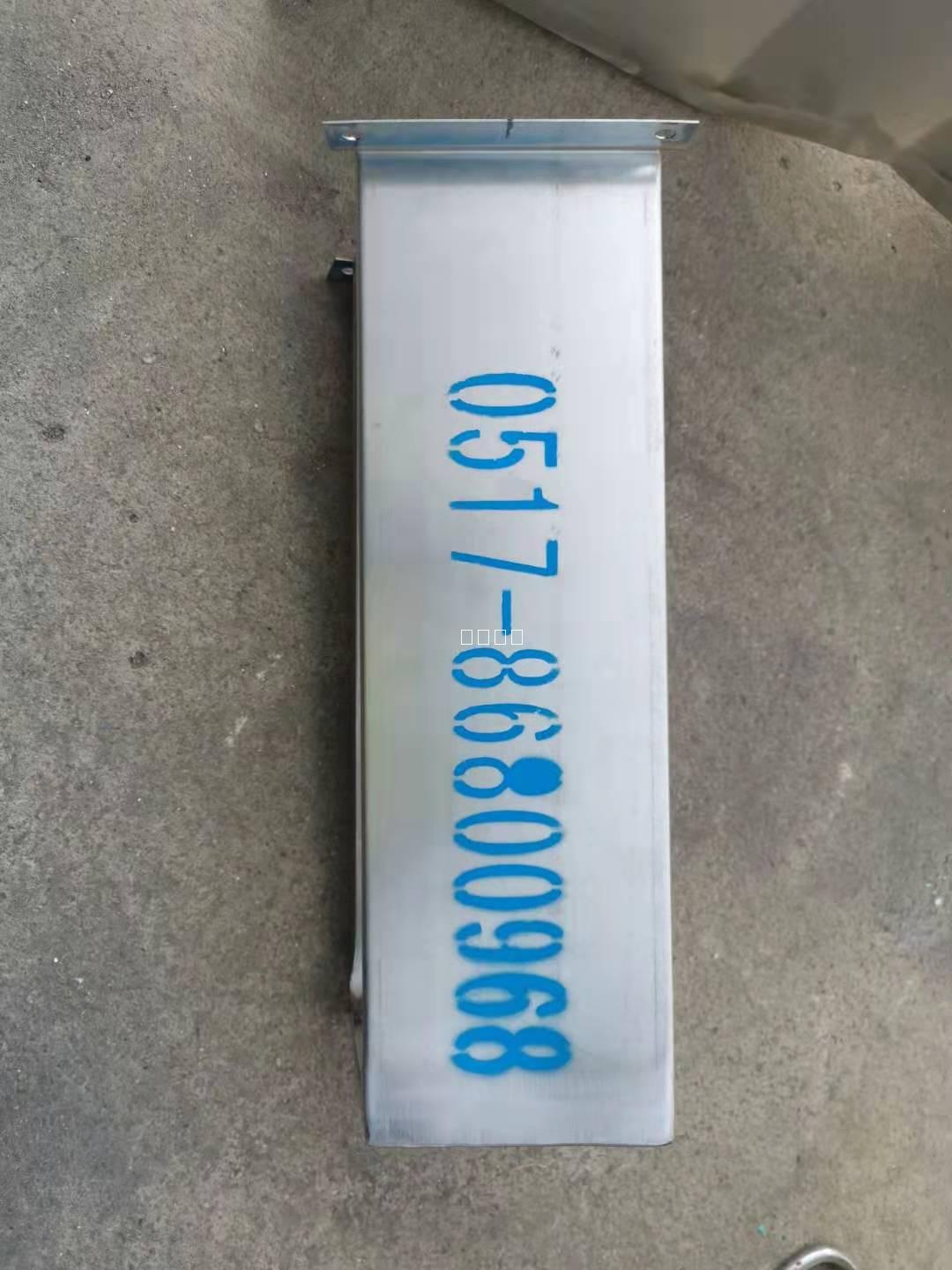

巴歇槽安裝支架一般長度大于0.4米,寬度大于0.15米.巴歇爾槽支架一般安裝在距喉道2/3收縮段長位置.

巴歇爾槽標準制訂參照了國際標準（ISO）9826：1991《明渠水流測量-----巴歇爾水槽和孫奈利水槽》、（ISO）772：1988《明渠水流測量-------詞匯和符號》和（ISO）4373：1979《明渠水流測量----水位測量設備》。由建設部標準定額研究所提出，北京市市政工程局起草，歸口于建設部城市建設研究院。標準號：CJ/T 3008.3-1993。

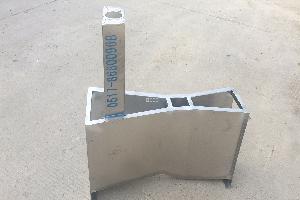

成品尺寸：

污水處理站的作用是對生產、生活污水進行處理，達到規定的排放標準，是保護環境的重要設施。污水處理站在設計安裝巴歇爾槽要注意以下幾點：

在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
1、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
