B=228、5號不銹鋼巴氏計量槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。巴氏計量槽具有安裝簡單、通用性強、成本低、易維護、測量準確等優點,具有良好的市場前景。
標準型1號巴氏計量槽喉道=228MM、尺寸：長*寬*高1630*675*890（MM）最大流量903.6噸每小時。
標準巴氏計量槽的尺寸與對應流量:
|
序號
|
類型
|
B值
|
長*寬*高
|
最大流量（m3）/小時
|
|
1
|
標準型
|
25
|
635*267*265
|
19.44
|
|
2
|
標準型
|
51
|
773*314*305
|
47.52
|
|
3
|
標準型
|
76
|
914*359*517
|
115.56
|
|
4
|
標準型
|
152
|
1525*500*730
|
399.6
|
|
5
|
標準型
|
228
|
1630*675*890
|
903.6
|
|
6
|
標準型
|
250
|
2845*980*1060
|
900
|
|
7
|
標準型
|
300
|
2870*940*1200
|
1440
|
|
8
|
標準型
|
450
|
2945*1120*1200
|
2268
|
|
9
|
標準型
|
600
|
3020*1300*1200
|
3060
|
|
10
|
標準型
|
750
|
3095*1480*1200
|
3960
|
|
11
|
標準型
|
900
|
3170*1660*1200
|
4500
|
|
12
|
標準型
|
1000
|
3200*1780*1250
|
5400
|
|
13
|
標準型
|
1200
|
3320*2020*1250
|
7200
|
|
14
|
標準型
|
1500
|
3470*2380*1250
|
9000
|
|
15
|
標準型
|
1800
|
3620*2740*1250
|
10800
|
巴氏計量槽土建安裝準備
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴氏計量槽明渠流量計的關鍵。
1、巴氏計量槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2、巴氏計量槽的中心線要與渠道的中心線重合,使水流進入巴氏計量槽不出現偏流。
3、巴氏計量槽通水后，水的流態要自由流。巴氏計量槽的淹沒度要小于規定的臨界淹沒度。
4、巴氏計量槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴氏計量槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5、巴氏計量槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴氏計量槽的計量部位。巴氏計量槽的計量部位是槽內喉道段。

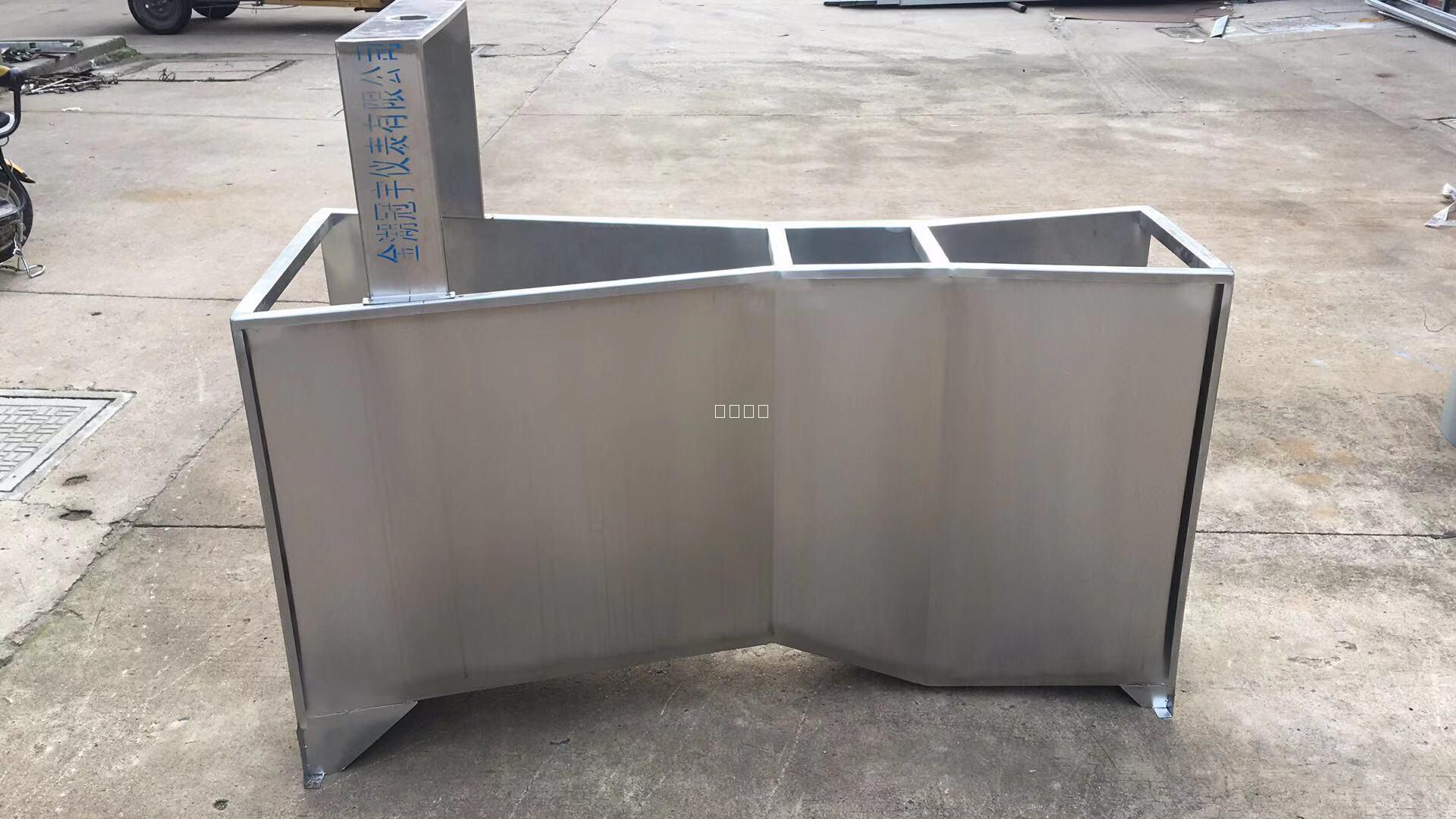

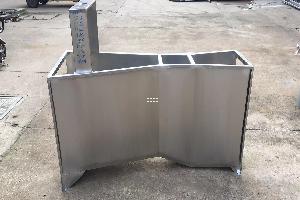

304不銹鋼B=228/5號巴氏計量槽
|
