巴歇爾槽是目前渠道污水測量的最好設備。其精度高，安裝方便等優點。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
技術參數：
|
序號
|
流量范圍（噸/小時）
|
適用渠道m(xù)m
|
水位范圍
|
臨界
淹沒度%
|
|
Q（min）
|
Q（max）
|
>寬×高
|
h（min）
|
h（max）
|
|
1
|
0.3
|
19.4
|
>200×250
|
15
|
210
|
0.5
|
|
2
|
0.6
|
47.5
|
>250×300
|
15
|
240
|
0.5
|
|
3
|
2.8
|
115.6
|
>300×600
|
30
|
330
|
0.5
|
|
4
|
5.4
|
399.6
|
>450×800
|
30
|
450
|
0.6
|
|
5
|
9.0
|
903.6
|
>600×1000
|
30
|
600
|
0.6
|
|
6
|
12.6
|
1440.0
|
>1000×1200
|
30
|
750
|
0.6
|

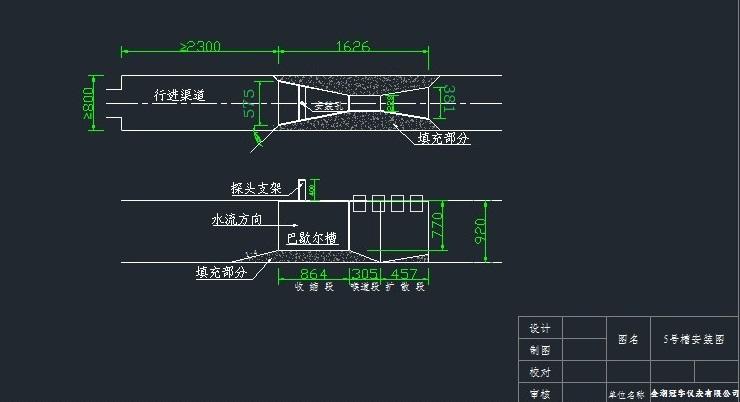

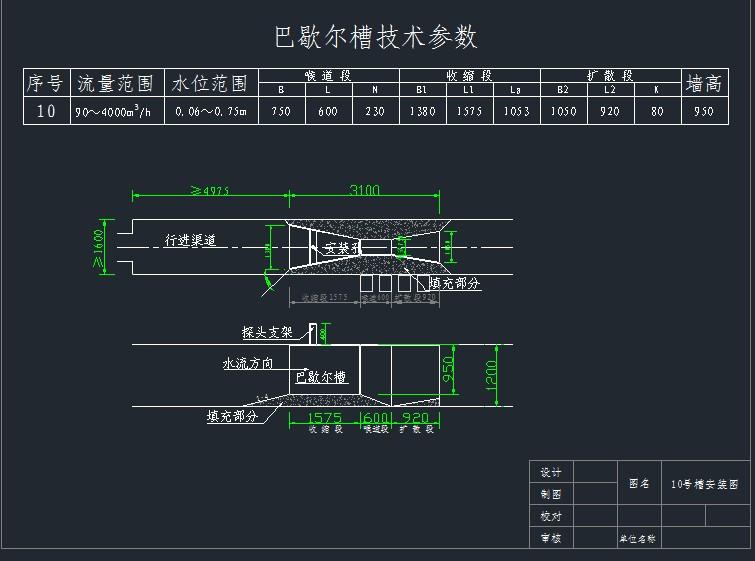

2、常用規格尺寸：（單位：mm）
|
序號
|
喉道段
|
收縮段
|
擴散段
|
墻高
|
流量參數
|
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
C
|
n
|
|
1
|
25
|
76
|
29
|
167
|
356
|
237
|
93
|
203
|
19
|
230
|
217
|
1.550
|
|
2
|
51
|
114
|
43
|
214
|
406
|
271
|
135
|
254
|
22
|
260
|
435
|
1.550
|
|
3
|
76
|
152
|
57
|
259
|
457
|
305
|
178
|
305
|
25
|
460
|
638
|
1.550
|
|
4
|
152
|
305
|
114
|
400
|
610
|
407
|
394
|
610
|
76
|
610
|
1372
|
1.540
|
|
5
|
228
|
305
|
114
|
575
|
864
|
576
|
381
|
457
|
76
|
770
|
1927
|
1.530
|
|
6
|
300
|
600
|
230
|
780
|
1350
|
902
|
600
|
920
|
80
|
800
|
2444
|
1.521
|

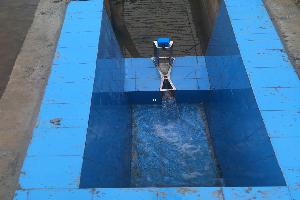

污水處理站的作用是對生產、生活污水進行處理，達到規定的排放標準，是保護環境的重要設施。污水處理站在設計安裝巴歇爾槽要注意以下幾點：
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
1、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
|
