一、概 述

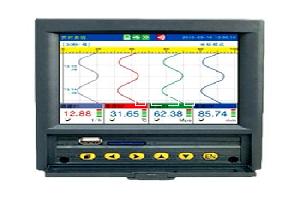

     GY-XJA-7000 16路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

二、特 點

    系  統

    采用最新大規模集成電路，國際名廠元器件精心設計；

    采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；

    5.6英寸320×234點陣TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節；

    全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；

    新型開關電源，85VAC～265VAC范圍內正常工作；

    集成硬件實時時鐘，掉電情況下時鐘也能準確運行；

    提供變送器+24VDC隔離配電；

    全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作；

    大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；

    8路繼電器報警輸出。

    信 號

     可輸入各種標準信號，F(xiàn)r、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mA、WRe、F1、F2
     信號全量程精度±0.2％
     通道間完全隔離
     可提供隔離配電

     提供標準4-20mA輸出

    軟  件

     中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；

     工程量顯示數值范圍寬，可顯示5位數值：一9999～19999；

     報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄最近的1 5條報警信息；

     支持流量累積功能；

     4組溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a(bǔ)償模型；

     支持真空度科學計數法顯示；

     曲線走紙方式可設定橫向或縱向；

     每4組曲線顯示可以自由組合，自定義曲線顏色；

     內置GB2312二級漢字字庫(6500漢字)；

     全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題；

     漢字位號、單位自定義組合輸入。

     通  訊

     標準串行通訊接口：RS-485和RS-232C；

     支持標準M0dbus RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動；

     使用USB2．0接口轉存和備份歷史記錄，支持256M、5 1 2M、1 G優盤；

     支持FATl6／FAT32文件系統類型，Windows可識別歷史記錄文件；

     外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。

 三、技術指標

● 顯 示 器:5.6英寸320×234點陣TFT圖形液晶顯示屏,LED背光,寬視角

● 基本誤差:±0.2%F·S

   全隔離萬能輸入:1～16通道信號輸入,通道間全隔離,隔離電壓＞400V

● 輸入規格:

● 輸出規格:

配 電: 4組24VDC輸出，輸出電流60mA/組

          8路可組態繼電器觸點輸出，觸點容量為3A、250VAC(阻性負載)默認為常開觸點。

          最多4路模擬量輸出(變送輸出或PID輸出)，4-20mADC，負載電阻<600Ω

● 補償運算:

蒸 汽: 根據蒸汽密度表格查詢蒸汽密度，補償蒸汽的質量流量。

          壓力范圍0.1～22MPa

          溫度范圍0～600℃

水:   根據水密度表格查詢水密度，補償水的質量流量溫度范圍0～150℃
● 累積范圍:0～9999999999

● 通訊、打印:

   通訊接口:RS232或RS485

   波 特 率:1200、2400、1800、9600、19200、38400、57600

   打印接口:RS232直接連接串行微型打印機

● 記錄時間:

   記錄間隔:1、2、5、10、15、30、60、120、240秒可選。

   記錄長度:72小時/筆(記錄間隔1秒)～720天/筆(記錄間隔4分)

● 數據備份和轉存:256M～1G優盤可選

● 熱電偶冷端補償誤差:±1℃

● 斷電保護: 內置FLASH存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。

● 電    源: 開關電源85VAC～265VAC、50Hz±5％，功耗<30W

● 環境溫度: 0-50℃

● 環境濕度: 0-85%RH
