自來水定量加水系統：隨著人工工資成本不斷上漲，和人工操作的不確定性自動控制已成為趨勢。目前很多企業都會用到或者是都需要改進的項目之一，它具有操作簡便易學，直接替代了人工打料、手工配料，同時本系統顯示直觀，手動控制或自動控制相結合等特點。
GY-DLW定量系統的組成
1、流量計：這是控制的基礎，流量計精度直接影響控制的效果，因此基本要求是測量精度越高越好；不同介質流體選擇不同的流量計訂購之前可詳細咨詢我們的工程師。
2、定量控制器：內含全智能中文操作控制系統、內部控制線路及組件、外部控制按紐和指示燈等，箱子的標準尺寸可根據客戶需求定做，內部供電電源已經到位，外部只需接市電即可其；并可選擇輸出4-20mA、RS485等信號到其他控制設備上，還可加接打印功能。
3、斷流設備：可以單獨或同時控制管線的泵和電磁閥、電動閥，輸出有多路時可以進行多路轉換；控制泵時需要知道泵的功率并在現場加接接觸器，接觸器的線圈供電由控制器完成；加接電磁閥是因?yàn)槠鸬郊赐＜撮_的作用，有利于控制精度的提高。

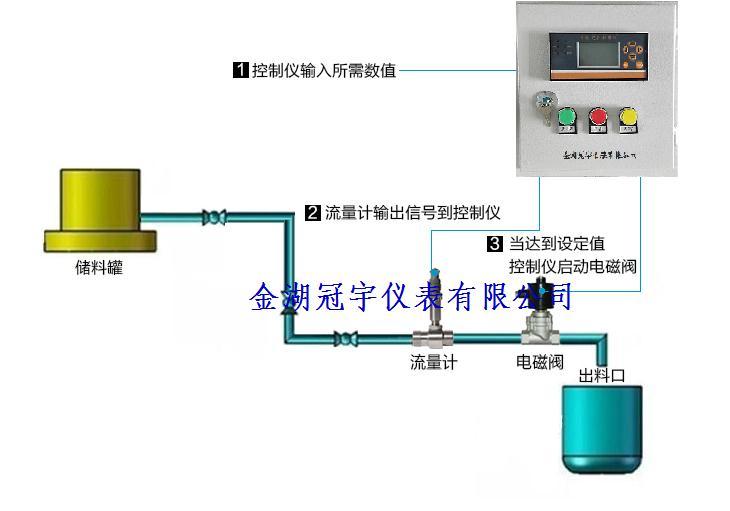

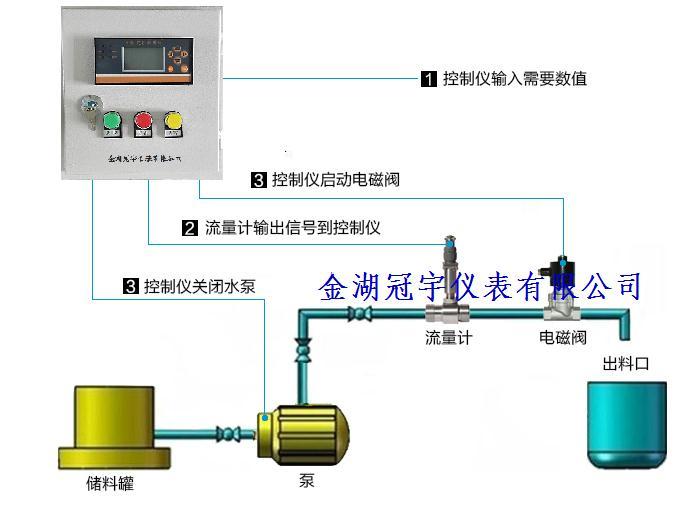

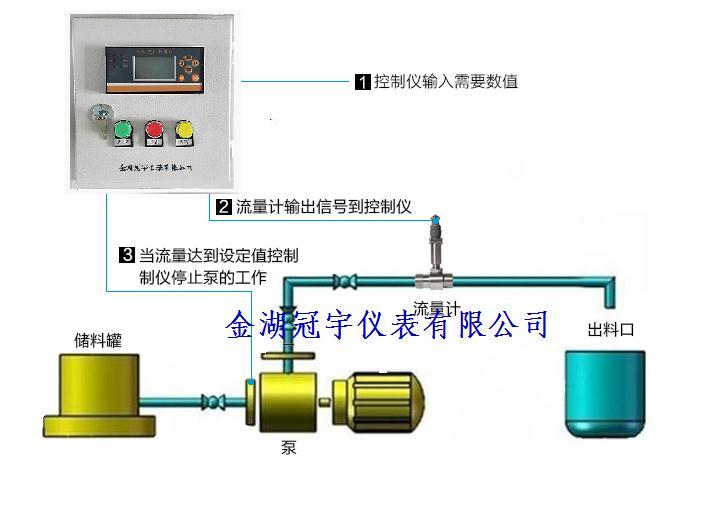

三種定量控制方法，滿足不同的現場要求
GY-DLW系統控制過程
當流量累計流量達到設定的數值（定量值），定量控制儀會給電磁閥門或泵一個開關信號，已達到對閥門、泵的啟動和關閉控制。實現對加料的自動和手動控制。該系統精度高，操作簡單，可現場校準。
流量傳感器(選擇對應的口徑和流量控制流量范圍)＋泵或電磁閥門＋定量控制柜
1．流量傳感器：流量傳感器主要是采集流量信號，反饋給定量控制儀。

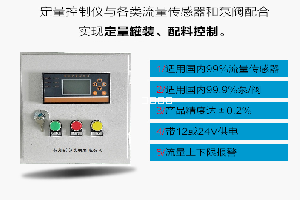

2．定量控制柜：主要有定量控制儀表＋電柜組成。
定量控制系統的特點
1、只需要流量計、定量控制儀和斷流設備組成，結構簡單，成本低；
2、可量身訂做控制箱，箱內放定量控制儀，接線簡單，到現場后一般無需調整，流量計和斷流設備等均有控制箱內提供電源，只需要給控制箱提供AC220V即可；
3、控制箱面板設有“啟動”、“停止”和“清零”按紐，并有“狀態指示燈”顯示，可現場作，因此顯示直觀，操作簡單、方便、易學；
4、定量控制儀可選擇數碼管顯示和中文液晶顯示型，滿足現場的需求。
電控柜功能說明：
（1）定量控制儀
可任意設置所需要加入的水量（定量值）
定量控制儀具開關量信號輸出，當設定好定量值，儀表根據流量傳感器反饋的流量信號，當達到設定值后，自動關閉泵或閥門。
帶有瞬時流量，累計流量，加入量顯示功能
控制儀帶有面板清零裝置。
（2）恢復按鍵：既在突然斷電或其他原因造成定量控制中途停止時，按恢復鍵可以繼續加入未完成的定量值。
（3）停止按鍵：遇到緊急情況，可按此鍵停止閥門
（4）啟動按鍵：每次操作完成后，按此鍵可以將定量值清零，重新開始下一批次操作。
五、系統的主要技術參數
|
系統組成
|
定量控制器、流量計、電磁閥（可以多路轉換）
|
|
適用流體
|
幾乎所有液體、氣體、蒸汽
|
|
控制精度
|
與所配流量計精度相關，綜合精度：
液體：0.2-1.0% 氣體：1.0-2.5%
|
|
供電電源
|
AV220V、DC24V、或其他訂制
|
|
環境溫度
|
-20-65℃
|
|
相對濕度
|
≤85%RH，強腐蝕性氣體室內需定制
|
|
控制設備
|
電磁閥：根據供電電源選擇，標配為AC220V、常閉型；如有多路輸出時可以進行多路轉換
|
|
泵：供電AC220C、功率10KW以內時可以直接從控制器內進行控制，供電AC380V及大功率時應外接一接觸器進行轉控，并具延時起動、提前關閉功能
|
|
操作面板
|
簡單代碼/全中文液晶/可配遙控操作
|
|
控制單位
|
升、立方、公斤、噸
|
|
控制字節
|
9999．999（可調）
|
|
打印功能
|
可選是否定量打印、即時打印或自動打印
|
|
輸出信號
|
瞬時流量：4-20mA或脈沖 其他訂制
控制信號：4-20mA或脈沖 其他訂制
通訊信號：RS232、RS485、以太網或GBIP其他訂制
轉存數據：USB接口
|
|
遠程控制
|
配套觸摸屏或計算機集中控制與操作：與銷售、技術按要求配套訂貨
|
用戶訂貨須知
1、選擇合適的流量計：告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求，我們給您選擇合適的產品；
2、說明控制的要求：現場要求怎么控制，電磁閥控制還是大小閥控制或是泵閥聯動控制，單次控制或批量控制，告訴您的需要，我們出廠幫您設置好。
3、選擇斷流設備：斷流設備可以由我們提供，也可以用戶自己購買，如果用戶自己購買，請?zhí)峁┕β始半娫?，建議斷流設備選擇電磁閥或氣動閥/電動閥，這樣的控制效果比較好。
|
