打印型便攜式流速流量儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。方便水利普查工作開展

便攜式流速儀主要由打印型旋槳式流速傳感器(或其它型號的旋杯旋槳流速儀)、打印型流速測算儀、0.4m×4Ф16測桿組成。全套儀器置于高級鋁合金密碼箱內。使用時，按圖1所示組裝成一體，接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。            圖1. 便攜式流速儀安裝圖

該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合國家明渠流量測量標準，配置60度高溫旋槳，是國內目前新型的便攜式流速測量儀器。

一．儀器的技術要求：

                        KN

測速公式：V ＝ ———————  ＋ C(m/s)(自動計算)

                        T

儀器編號：­­­­＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

測速范圍：0.06-5.00 m/s  (可到7.00m/s)

測流誤差：≤1.5%

顯示屏：4×16位液晶顯示

測量方式：測桿定位測量（亦可纜繩懸掛定位測量）

溫度范圍：－20℃- 60℃

電源：DC12V（充電電池）,充滿后可連續工作10小時以上.

二．測量原理：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

1. 流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

              KN

    V＝————————  ＋  C（m/s）

式中：V：測流時段內平均流速（m/s）

      K：槳葉水力螺距

      C：流速儀常數

      T：測流歷時（單位為S）

      N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

• 儀器的操作使用：

3.1儀表接線說明

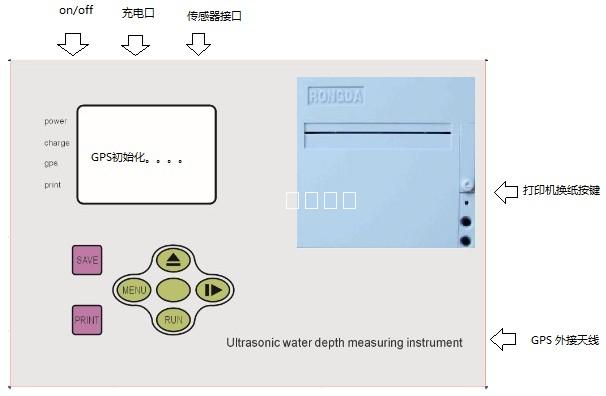

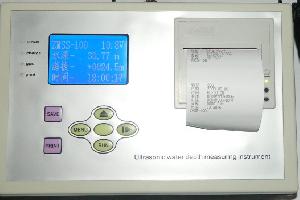

3.2 儀表按鍵說明書

儀表共設置6個鍵:

SAVE 保存設置參數

PRINGT 打印測量參數

MENU 菜單翻頁

   數字加數 光標上移動鍵

   光標右移鍵

RUN (無效）

3.3菜單說明

連接好傳感器傳感器底部進入水面按   開始測量，無需設置任何參數

打開開關，并進入測量顯示狀態

本儀表默認手動測量

傳感器放入水中按  開始測量，儀表出現    箭頭標志。儀表T 開  始計時，N脈沖在累加；標示開始測量；30-60秒后 按      測量結束，顯示流速

選擇自動測量；測量到設置時間后自動顯示流速

參數設置：

   按MENU鍵 翻頁 顯示參數設置

編號：手工設置測量打印編號，每打印一次數據，編號自動遞增1

地址：數字通訊 RS232;RS485通訊地址，默認波特率9600，無效驗

電流：模擬輸出，4-20mA, 20mA對應量程設置數值，4mA 起點默認0

   流速儀參數設置  顯示屏中，K與C系數請按鑒定證書的參數輸入：

                T表示自動測量的測量時間單位秒
