簡便、快捷、準確、可靠、穩定的渠道與河流測量裝置一直是各國流量測量專家的追求，受科學技術自身?xiàng)l件的限制，始終沒能解決好這一難題。但近幾年美國將聲學多普勒多點剖面流速測量技術應用在這一領域后，情況得到了根本性改變。我公司引進Flow系列聲學多普勒流速測量?jī)x設計的流量測量系統已被廣泛應用到水利、環保、城市供排水的流量、流速測量中。

 應用聲學多普勒效應簡介

多普勒效應是為紀念?yuàn)W地利物理學家克里斯琴.約翰.多普勒而命名的，在聲學領域中，當聲源與接收體（即探頭和反射體）之間有相對運動時，回聲的頻率將有所變化，此種頻率的變化稱之為頻移，即多普勒效應?，F(xiàn)代社會中有大量應用這一物理原理而設計生產的儀表，如最常見的彩色多普勒超聲二維結構圖像儀、彩色多普勒血流圖像儀，交通警測量汽車速度的微波測速儀以及水利學上的微波水表面流速儀等。

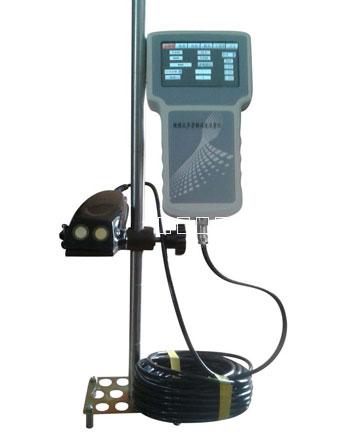

GY-ADC-600 聲學多普勒流速儀是應用當今最先進信號處理技術研發的多點、多層面流速分析儀，其最大特點是可任意按需要安裝在被測河流或渠道側面、底部或頂部，按現場情況任意設置向上、向下發射或向左、向右發射角度，從而準確測量出從水底到水面不同深層，從左到右不同距離上，根據多個流速數據、計算出平均流速。根據現場水位的測繪能簡單的測算各種規則或者非規則流體的截面面積繪制簡單庫容圖。大大簡化了水利傳統測流方法，并在準確性、穩定性，實時性上有了質的飛躍。

任意一個河流或渠道，只要有一臺GY-ADC-600測量?jī)x，就能準確測出水的流態分布、流速數據及流量。

一、 特點

（1）、單只流速傳感器，安裝方便適合市政污下水管渠道、不滿管管道、各種渠道、不規則河道、天然溪、排污口等流量測量并可隱蔽安裝，可以做到長期穩定可靠工作。

（2）、既可順流速、也可水位、水深方便統計。

（3）、大屏幕觸摸屏，不僅有中文，還有配合圖形，方便操作及流態分析。

（4）、可通過SD卡存儲數據導出表格文件，實時顯示流速曲線、圖形軟件，便于水流流態分析研究。

（5）、低功耗測速，內置充電電池、是目前最輕便的多普勒流速儀之一。

（6）、內置壓力式水位傳感器、溫度傳感器。

（7）、具有SD卡大容量存儲器?？梢源鎯?chǔ)十年數據（根據SD卡容量）

（8）、適合市政污下水管渠道、不滿管管道流量測量。

二、主要技術指標

應用范圍：

可以測量所有河流及渠道可以是矩形、梯形或涵洞或自定義型渠道河道流速流量。

主機：

供電電源：內置電池供電

使用溫度：-20℃—50℃

濕度：小于90%

流速傳感器：

溫度：-10℃—60℃

最高耐壓（包括輸出信號線接頭）：水下800米。

流速測量性能：

最大剖面≤10m

最大流速≤5m/s，大于5m/s要定貨。

測量精度：±0.5%±2mm/s

水位測量性能：

量程0-10米（其他量程可選）

分辨率1mm

精度：±0.5%±10mm

水溫測量性能

溫度0-60度

誤差:±0.5°

 功能鍵

  本機使用大屏幕4.3寸觸摸屏，顯示全中文菜單，輸入鍵盤均為彈出對話鍵盤、用觸摸筆或者硬物質均可以操作

簡單鍵盤說明：

三、 安裝使用

1.流速傳感器安裝

流速傳感器首先安裝在水下，應盡量靠近水底，河流渠道安裝點附近應無分支，流場較穩定，傳感器安正常為水平迎流方向、傳感器盡量放入水底。

測桿標準為3米、遇到深水區可以加長測桿或者選配鉛魚懸掛測量（鉛聯系銷售商購買）

2.內置水位傳感器

流速傳感器底部安裝了壓力式水位傳感器、請避免傳感器插入到污泥里、堵上壓力傳感器測試口。

3.手持主機使用

儀表為內置電池供電、每次使用前請充電5小時以上（本機內部有充滿保護）無需擔心過充，充電器綠燈亮為充滿，每次沖滿預計使用10-20小時。

儀器存儲為方式是SD卡存儲，需要保存數據請查看是否已經插入SD卡。

儀表連接傳感器請確保關機狀態、連接完成后打開開關使用

其它不確定因素,請與廠家聯系。
