錐形保護管裝配式熱電偶可直接測量生產現場存在碳?xì)浠衔锏缺ㄎ锏?℃～1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。通常和顯示儀表、記錄儀表、電子計算機的等配套使用。

◆裝配簡單，更換方便

◆壓簧式感溫元件，抗震性能好

◆測量范圍大

◆機械強度高，耐壓性能好

※工作原理

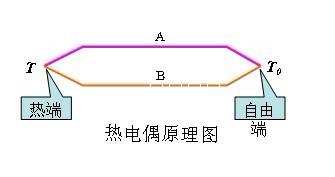

★兩種不同的導體或半導體A和B組合成閉合回路，若導體A和B的連接處溫度不同（設T＞T0），則在此閉合回路中就有電流產生，也就是說回路中有電動勢存在，這種現象叫做熱電效應。回路中所產生的電動勢，叫熱電勢。熱電勢由兩部分組成，即溫差電勢和接觸電勢。

★裝配式熱電偶的電極由兩根不同的導體材質組成，當測量端與參比端存在溫差時，

就會產生熱電勢，工作儀表便會顯示熱電勢所對應的溫度值。

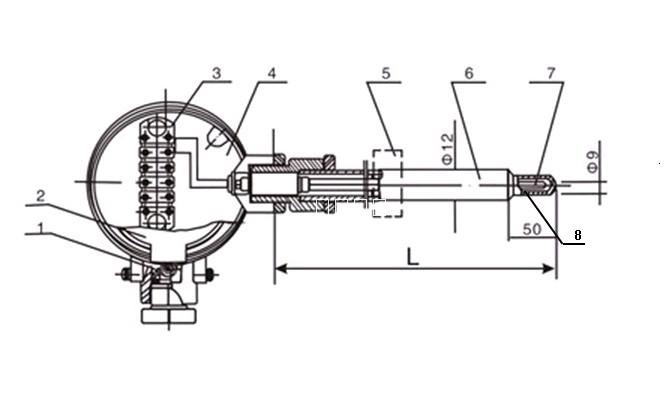

1.放松螺絲2.防護蓋3.接線板4.接線盒5.安裝固定裝置（固定螺紋式錐形保護管裝配式熱電偶）6.保護套管7.測溫元件8.絕緣材料
