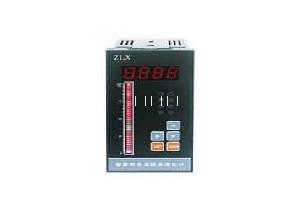

一、概 述

     XMGA-3000系列智能數字（光柱）顯示調節儀開關量輸出最多可達5個，其中有一個可專職控制輸入部分的斷阻、斷偶、開路信息，另外一個用于開關量、控制量或可編程雙定時器，計數器或可編程智能聲光報警。儀表內的PID連續控制量，過程量、給定值、閥位反饋量等以0～10mA或4～20mA模擬量方式輸出。同一個量可以給任意一個或兩個輸出口最多可達三個，一旦輸入部分出現不可預料的故障，用于位式控制的繼電器及模擬量輸出部分能夠保持故障前的狀態。儀表顯示部分出現閃爍。故障狀態下，儀表的斷、連續PID控制輸出部分在自動方式時保持故障前的輸出量。調節器暫停運算。操作工仍可在手動方式下進行控制。

二、特 點

       萬能信號輸入，用戶任意選擇。(熱電偶，熱電阻，電壓，電流，線性電阻，頻率)。

       測量值、設定值可用模擬條、數字屏進行顯示，顯示內容可自由切換。

       測量值與設定值可進行加減運算。

       8種報警控制方式選擇。

       可進行開方及小信號切除。

       開關電源型儀表可有5個開關量輸出，一個為輸入部分的斷線報警，另4個為位式控制。

       出現斷阻、斷偶、斷線故障時，報警繼電器可選擇輸出狀態。

       可做計數器和可逆計數器儀表，斷電后重新上電恢復斷電前的計數值，可清除計數值、可預置數、可對計數值進行上下限報警和變送輸出。

       可實現關聯報警控制方式。

       供外24V，30mA或50mA或100mA電源(可作二線制變送器電源)。

       測量值或內給定值變送輸出：0～10mA、4～20mA、0～5V、l～5V、0～10V。

       可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
