1、主要特點

板卡模塊化設計，組裝配置更加方便。

采用2.4寸12864 點陣屏

采用隔離變送輸出，干擾度更小

采用隔離RS485通訊

可進行PH/ORP的測量、溫度測量、上下限控制、變送輸出、RS485通訊

可組態溫度手動、自動補償功能

可設置高、低報警功能，及遲滯量

可設置蜂鳴器、燈光報警開關功能

增加萬能密碼功能

工業控制式看門狗，確保儀表不會死機

2、技術指標

可設置隔離變送4-20 mA輸出，最大環路750Ω, 0.1%FS

測量范圍：PH（0-14 pH）;ORP(-1000-+1000 mV或(-2000-+2000 mV))

精度：±0.02 pH；±1mV

分辨率：±0.01 pH；±1mV

穩定性：≤0.02 pH/24H; ≤3 mV/24H

輸入阻抗: ≥10^12

溫度測量范圍:0-100°C，精度: ±0.5°C、NTC 10K

溫度補償:0-100°C 手動/自動

RS485功能，兼容標準MODBUS RTU通訊協議

供電電源:AC220V±10%,50Hz或DC 24V

報警繼電器AC250V、3A

         3、電極安裝

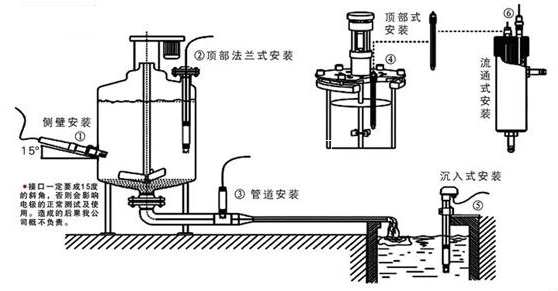

常見安裝方式示意圖

       4、儀表接線

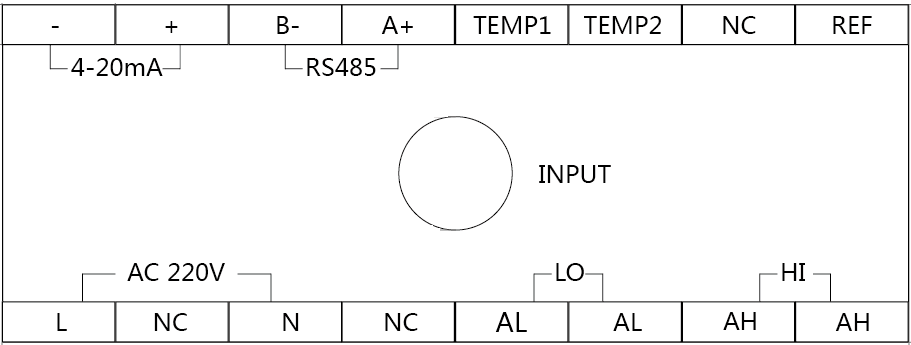

1. 接線圖

1. 端口定義

INPUT：電極測量端

REF：電極參比端

NC：未定義

TEMP2：溫度補償端2

TEMP1：溫度補償端1

RS485(A+)：RS485通訊接口A+

RS485(B-)：RS485通訊接口B-

4-20mA(+)：4-20mA輸出端+

4-20mA(-)：4-20mA輸出端-

AC220V(L)或（DC24V）：AC220V火線或（DC24V負極特殊型號）

NC：未定義

AC220V(N)或（DC24V）：AC220V火線或（DC24V正極特殊型號）

NC：未定義

LO(AL):低報警

HI(AH):高報警
