一、概 述

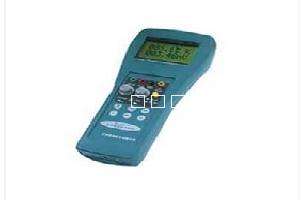

     GY-BC-1163手持式智能操作器采用本公司精心設計的“GY”系列專用芯片，是最新通訊技術，數字技術，集成電器技術的成功應用。應用于本公司“GY”系列隔離器、變送器、配電器、調理器初 始化設置及日常維護，對此類儀器的零點、滿程、線性、輸入、輸出、報警點等參數進行設定，過 程十分方便、快捷。
     您選擇了杰創儀表，如果再擁有一款GY-BC-1163智能操作器，必將如虎添翼，使您在輕松有趣的氣氛下完成任務。

二、特 點

    在通訊狀態下，準確顯示在線儀表的過程量及工作狀態。

    對可與GY-BC-1163通訊對話儀表的參數和數據在線調整。

    實時校準杰創儀表“顯示單元”“變松單元”系列儀表的輸入、輸出信號的準確度。

    實時設置儀表的通訊方式和機號。

    采用普通5#干電池供電，易于采供，更換方便。

三、顯  示

● 數碼管

非通訊狀態下

1.剛上電時，顯示儀器型號后，雙排數碼掃描，進入通訊等待狀態。

2.進入操作器設置狀態時,上排顯示操作器參數代碼,下排顯示具體參數。

通訊狀態下

1.儀表連機工作時，根據連接儀表的功能，顯示儀表的測量值(過程量)，調節功能下的控制量、主副

輸入的兩路過程量。

2.進入?yún)?shù)設定時,上排顯示儀表的參數代碼,下排顯示參數。

●報警燈

A: 第一狀態報警燈

E: 第二狀態報警燈

B: 第三狀態燈

D: 通訊狀態燈:儀表處于通訊狀態下D燈快速閃爍；

    故障燈: 儀表輸入信號故障狀態下，D燈在為表示通訊狀態而快速閃爍的基礎上，慢速閃爍。
