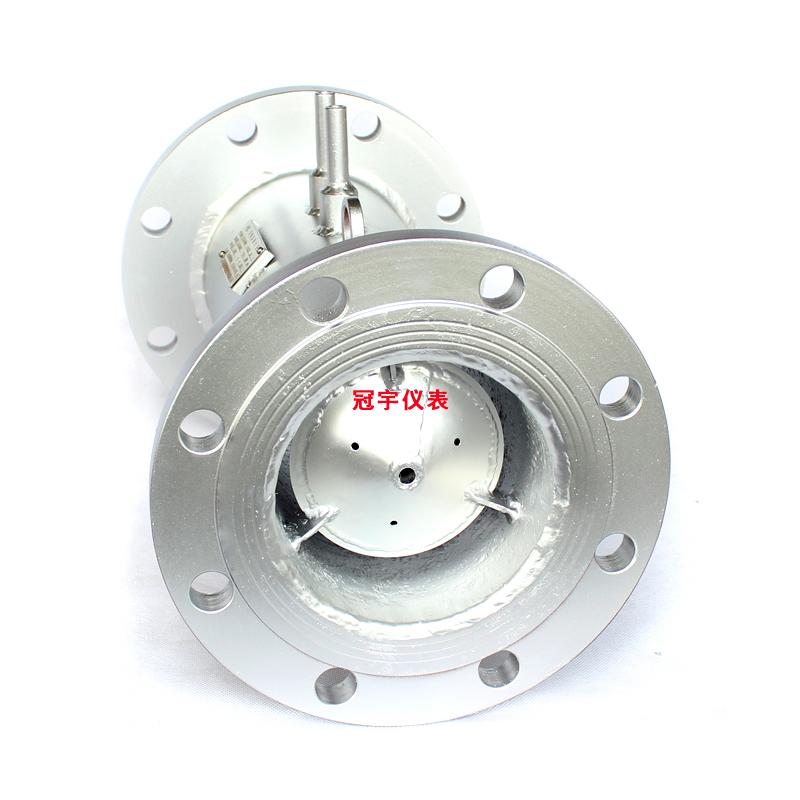

V錐流量計測量原理：
V錐流量計是一種差壓型的流量計，迄今為止以差壓原理設計的流量計已經有上百年的應用歷史了。差壓原理就是基于密封管道中的能量轉換原理，也就是...
V錐流量計測量原理：
V錐流量計是一種差壓型的流量計，迄今為止以差壓原理設計的流量計已經有上百年的應用歷史了。差壓原理就是基于密封管道中的能量轉換原理，也就是說對穩定流體，流量同管道中介質流速的平方根成正比。我們知道，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，P1和P2都通過V錐流量計的取壓口引到后接的差壓變送器上，流速發生變化時，V錐流量計的兩個取壓口之間的差壓值會增大或縮小。當流速相同時，若節流面積大，則產生的差壓值也大。β值等于錐體的節流面積除以管道內徑的截面積(可換算成兩者之間的直徑比)。V錐流量計而且是一款安裝維護方便，精度較高，價格適中等優點。
