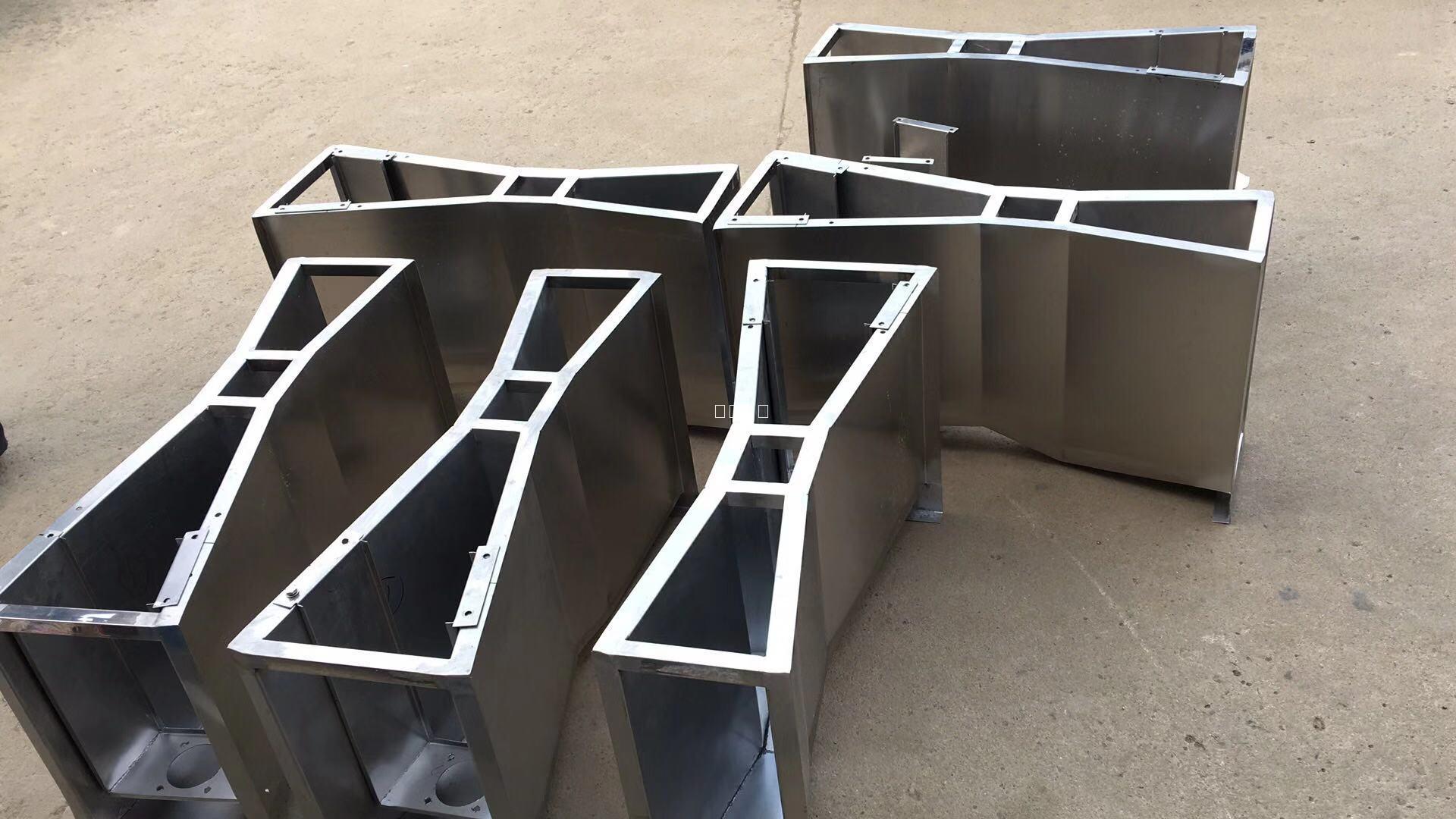

304不銹鋼巴歇爾槽廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
1、技術參數：
|
序號 |
流量范圍（噸/小時） |
適用渠道m(xù)m |
水位范圍 |
臨界 |
||
|
Q（min） |
Q（max） |
>寬×高 |
h（min） |
h（max） |
||
|
1 |
0.3 |
19.4 |
>200×250 |
15 |
210 |
0.5 |
|
2 |
0.6 |
47.5 |
>250×300 |
15 |
240 |
0.5 |
|
3 |
2.8 |
115.6 |
>300×600 |
30 |
330 |
0.5 |
|
4 |
5.4 |
399.6 |
>450×800 |
30 |
450 |
0.6 |
|
5 |
9.0 |
903.6 |
>600×1000 |
30 |
600 |
0.6 |
|
6 |
12.6 |
1440.0 |
>1000×1200 |
30 |
750 |
0.6 |
2、常用規格尺寸：（單位：mm）
|
序號 |
喉道段 |
收縮段 |
擴散段 |
墻高 |
流量參數 |
|||||||
|
b |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
C |
n |
|
|
1 |
25 |
76 |
29 |
167 |
356 |
237 |
93 |
203 |
19 |
230 |
217 |
1.550 |
|
2 |
51 |
114 |
43 |
214 |
406 |
271 |
135 |
254 |
22 |
260 |
435 |
1.550 |
|
3 |
76 |
152 |
57 |
259 |
457 |
305 |
178 |
305 |
25 |
460 |
638 |
1.550 |
|
4 |
152 |
305 |
114 |
400 |
610 |
407 |
394 |
610 |
76 |
610 |
1372 |
1.540 |
|
5 |
228 |
305 |
114 |
575 |
864 |
576 |
381 |
457 |
76 |
770 |
1927 |
1.530 |
|
6 |
300 |
600 |
230 |
780 |
1350 |
902 |
600 |
920 |
80 |
800 |
2444 |
1.521 |
3、成品尺寸：
|
序號 |
類型 |
B值 |
長*寬*高 |
最大流量（m3）/小時 |
|
1 |
標準型 |
25 |
635*267*265 |
19.44 |
|
2 |
標準型 |
51 |
773*314*305 |
47.52 |
|
3 |
標準型 |
76 |
914*359*517 |
115.56 |
|
4 |
標準型 |
152 |
1525*500*730 |
399.6 |
|
5 |
標準型 |
228 |
1630*675*890 |
903.6 |
|
6 |
標準型 |
250 |
2845*980*1060 |
900 |
|
7 |
標準型 |
300 |
2870*940*1200 |
1440 |
|
8 |
標準型 |
450 |
2945*1120*1200 |
2268 |
|
9 |
標準型 |
600 |
3020*1300*1200 |
3060 |
|
10 |
標準型 |
750 |
3095*1480*1200 |
3960 |
|
11 |
標準型 |
900 |
3170*1660*1200 |
4500 |
|
12 |
標準型 |
1000 |
3200*1780*1250 |
5400 |
|
13 |
標準型 |
1200 |
3320*2020*1250 |
7200 |
|
14 |
標準型 |
1500 |
3470*2380*1250 |
9000 |
|
15 |
標準型 |
1800 |
3620*2740*1250 |
10800 |
