LMZ系列超聲波明渠流量計是用于測量工廠礦企業，自然流渠道污水排放計量的測量儀表，簡稱“污水流量計”或明渠流量計。它廣泛用于環保公司和污水處理，石油、化工、化纖、制藥行業的污水排放計量，是城市污染防治和環保部門監控污染排放的有效儀表之一，也是水利部門農灌水排放計量的必備儀表。
該流量計采用水力測流、超聲波測位、微電腦處理、數字的顯示等技術，能在較惡劣的環境下安裝、自動計量，具有較高的可靠性和較強的抗干能力。安裝維護方便，讀數簡捷。
概述：
LMZ型智能明渠流量計是根據定形狀的流道，保證一定液位高度出流量。其傳感器安裝在污水的上方，通過單片機處理，測量出液位高度ha,再根據流量計算法式Q=Chan(c,n為設定參數)即可得到液體流量。選用巴歇爾槽作為特定流道，測量精度高，安裝方便。
產品特點：
污水泡沫對其測量無任何影響，允許有一定雜質。（其它公司難以解決）。
土建工程量僅為其他廠家工程量的1/2。
非接觸式測量，耐腐蝕，使用壽命長。
巴氏計量槽/計量堰板的材質可選用PVC或不銹鋼。
產品免調試，通電就正常工作。
敞開自流型流量計，可測量非滿管流量。
信號超強，遠傳距離達2100米。
傳感器采用進口元器件裝配。
失電記憶功能，數據保留十年。
主要技術參數：
量程：20t/h 、50t/h 、100t/h、 400t/h、 900t/h、 1500t/h、 3000t/h 、4000t/h 、5400t/h 、7200t/h 、 10000t/h。
精度：1.0級
顯示：雙窗口，8位和4位LED（瞬間流量，累計流量）
溫度：傳感器（-30°~60°）顯示儀器（-40°+65°）
壓力：自由流
前置段：1-3米
流道形式：巴歇爾槽/三角堰
消耗功率：≤15
電源：AC220V±10%
通訊方式：RS232、RS485、Modbus、（選配）
輸出信號：4-20MA
防護等級：IP65、IP67
常用型號和流量范圍：
二 選型和編碼
LMZ-A;巴歇爾槽-量程（t/h)----1PVC
B:三角堰 2不銹鋼
三 巴歇爾槽和三角堰尺寸

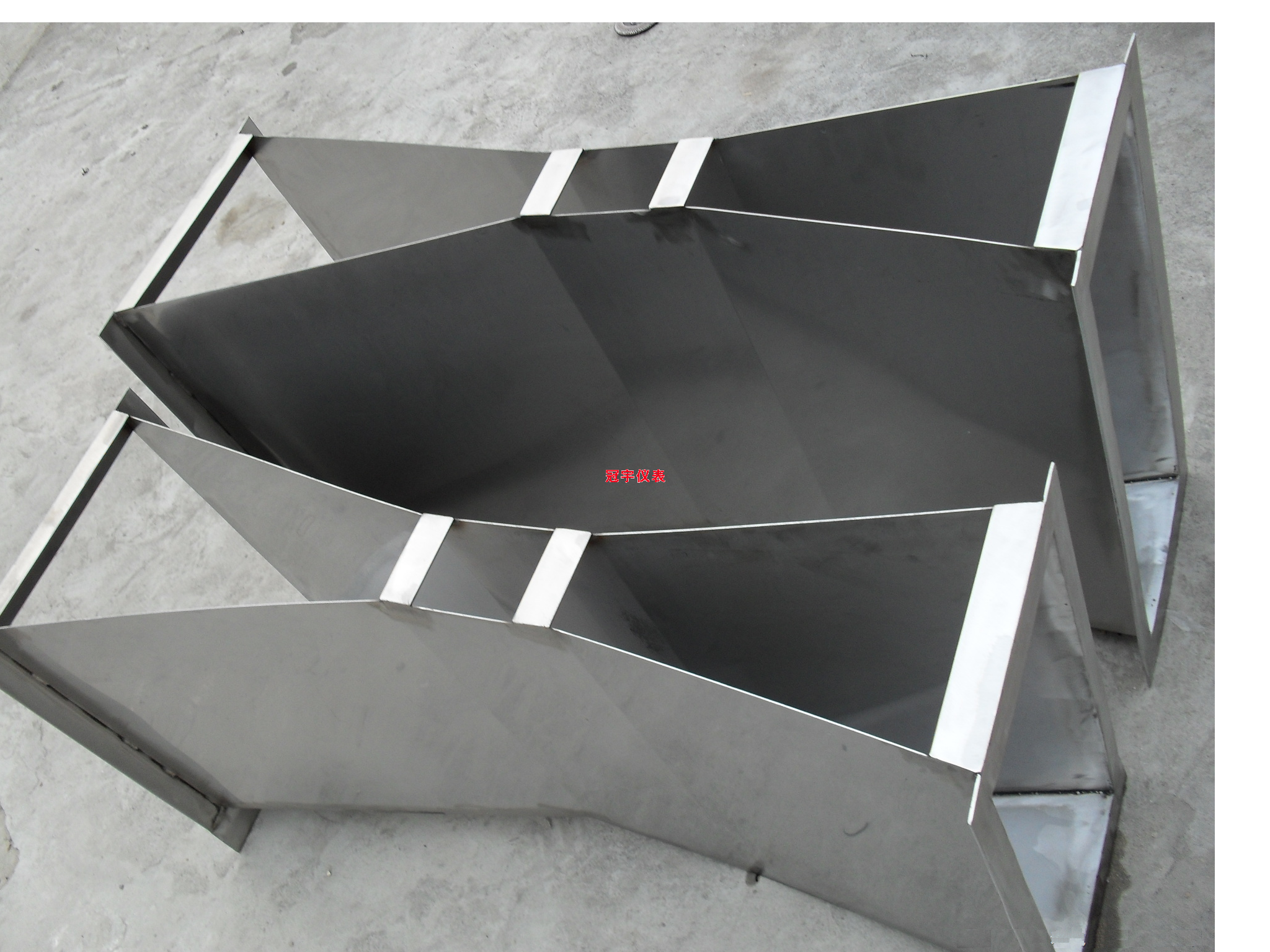

巴歇爾槽外形尺寸：單位（MM）
堰板明渠尺寸要求：
四、明渠流量計安裝
巴歇爾槽安裝
第一步：巴歇爾槽放入明渠中，保持槽子水平，
要求：（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。
（2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
