一、概 述

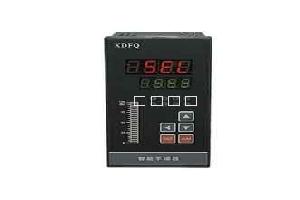

XDFD／Q系列智能手操器，是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術，結構簡單，性能優越，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS控制系統配套使用，作為主機故障及維修的后備手操輸出單元。本系列儀表分為：D型操，Q型操，硬手操。

       D型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。

      Q型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，輸出線性電流或電壓信號直接驅動氣動閥，控制閥門的開關，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。

       硬手操由一臺無自動控制的操作器，僅接收閥信號，通過人機對話控制輸出，輸出的信號可以是正反轉電信號(D型硬手操)或線性電流電壓信號(Q型硬手操)。并通過閥位信號的接收，顯示閥位，來確定閥門的開度。

二、特 點

    ●輸入信號可以任意指定選擇。

    ●開機自動或開機先手動(可預置手動輸出值)。

    ●手動狀態輸出。

    ●閥位反饋跟蹤輸出。

    ●EM l-程手動功能，初給輸出值保持不變，遠程手動取消后，可保持手動或返回自動狀態。

    ● EM2-程手動功能，初始值可預置。

    ●閥位反饋錯誤指示，閥位反饋斷線可自動進手動。

    ●跟蹤誤差錯誤指示。

    ●主輸入斷線故障時輸出給電機時控制信號自動保護，并輸出故障信號。

    ●可在表內內置兩路1 6A或4 1 A雙向可控硅，直接控制執行機構的電機正反轉。

    ●所有的設置參數可保存10丟失。

    ●系統自動復位，無死機現象。

三、技術指標

●輸出信號: 4-20mA，0-10mA

●調節器反饋輸入: 4-20mA，0-10mA，0-5V，1-5V

●閥位反饋輸入: 0-10mA，4-20mA，0-5V，1-5V

●閥位反饋輸出: 4-20mA，0-10mA或0-5V，1-5VDC

●手動/自動狀態輸出: 斷，自動狀態;

                               通，手動狀態。

●遠程手動輸入EM1: 為低電平，表示有EM1有效;

●遠程手動輸入EM2: 低電平接通有效; 斷開無效。

●供電電源: 220VAC/50Hz或24VDC
