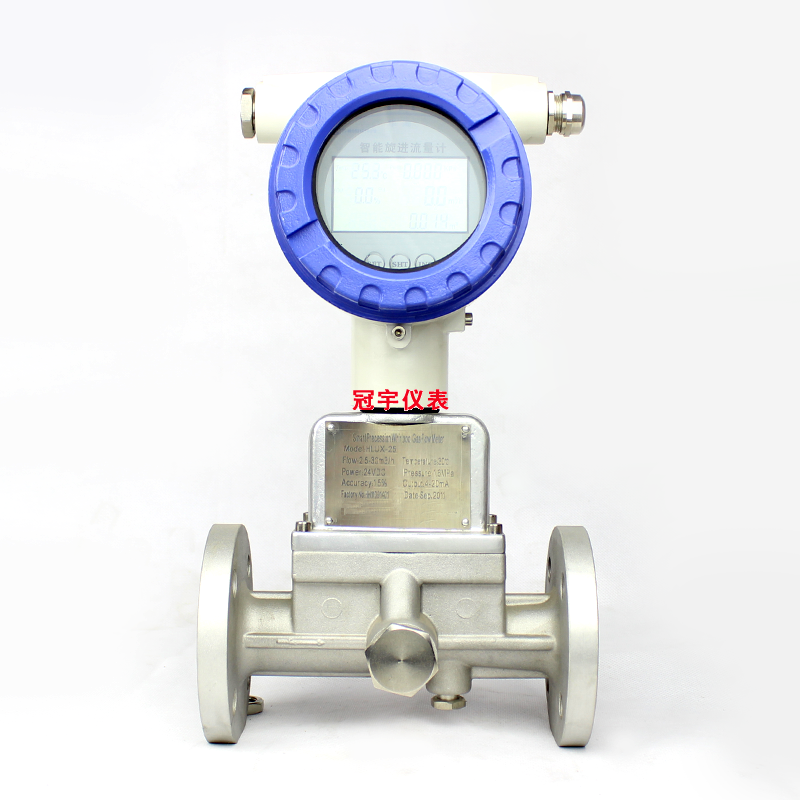

防爆氣體流量計的優點GYLUX系列智能氣體流量計采用最新微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體計量。

產品結構及工作原理

（1）流量積算儀工作原理

流量積算儀的原理框圖如圖3所示。CPU接收來自前置放在大器的脈沖信號和經A/D轉換器得到的壓力、溫度信號，經過運算最終得到溫度、壓力、瞬時流量和累積流量值，并存貯在EEPROM中。同時，在LCD上顯示上術數據。流量顯示既可顯示標況流量，也可顯示工況流量，這由內部設定的參數決定。當內部供電電池電壓低于2.5V時，在LCD上會出現閃爍的電池符號，以提醒及時更換電池。儀表上有三個功能健，鍵、鍵和鍵可對內部參數進行設定。積算儀與用戶設備可通過以下三種方式進行數據傳輸：脈沖放大輸出、4~20mA輸出和RS485通訊。

（2）傳感器工作原理

當流體通過螺旋進導流葉片組成的旋渦發生體后，流體被強迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮徑段，流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉運動，即旋渦進動。二次旋渦進動的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，由流量積算儀進行運算和處理。

產品特性

 1、 內置式壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀。

 2、 就地顯示溫度、壓力、瞬時流量和累積總量。

 3、 采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

 4、 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可永久性保存。

 5、 整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀表。

 6、 防盜功能可靠，具有密碼保護，防止參數改動。

  7、本系列產品執行國家JJG198-64《速度式流量計檢定規程》和Q/320831AHH003-2004《HLUX系列智能氣體流量計》企業標準。

 8、本系列產品經國家級儀品儀表防爆安全監督站（NEPSI）檢定認可，符合國家標準GB3836.1-2000、GB3836.2-2000有關規定。隔爆型防爆標志為ExdⅡBT4。

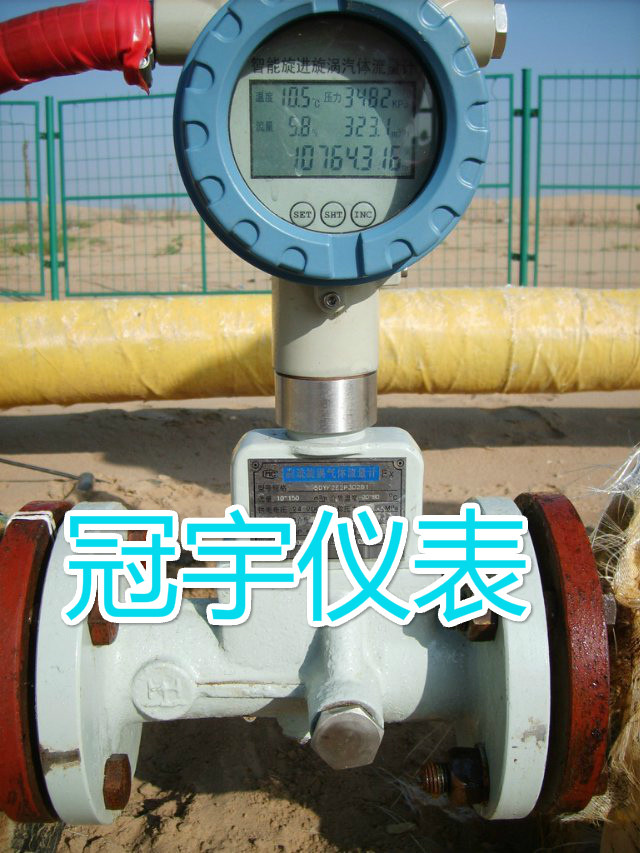

 防爆氣體流量計主要用于氫氣，氧氣，天然氣等防爆場合的氣體流量測量。是國內防爆氣體流量計的產品。
