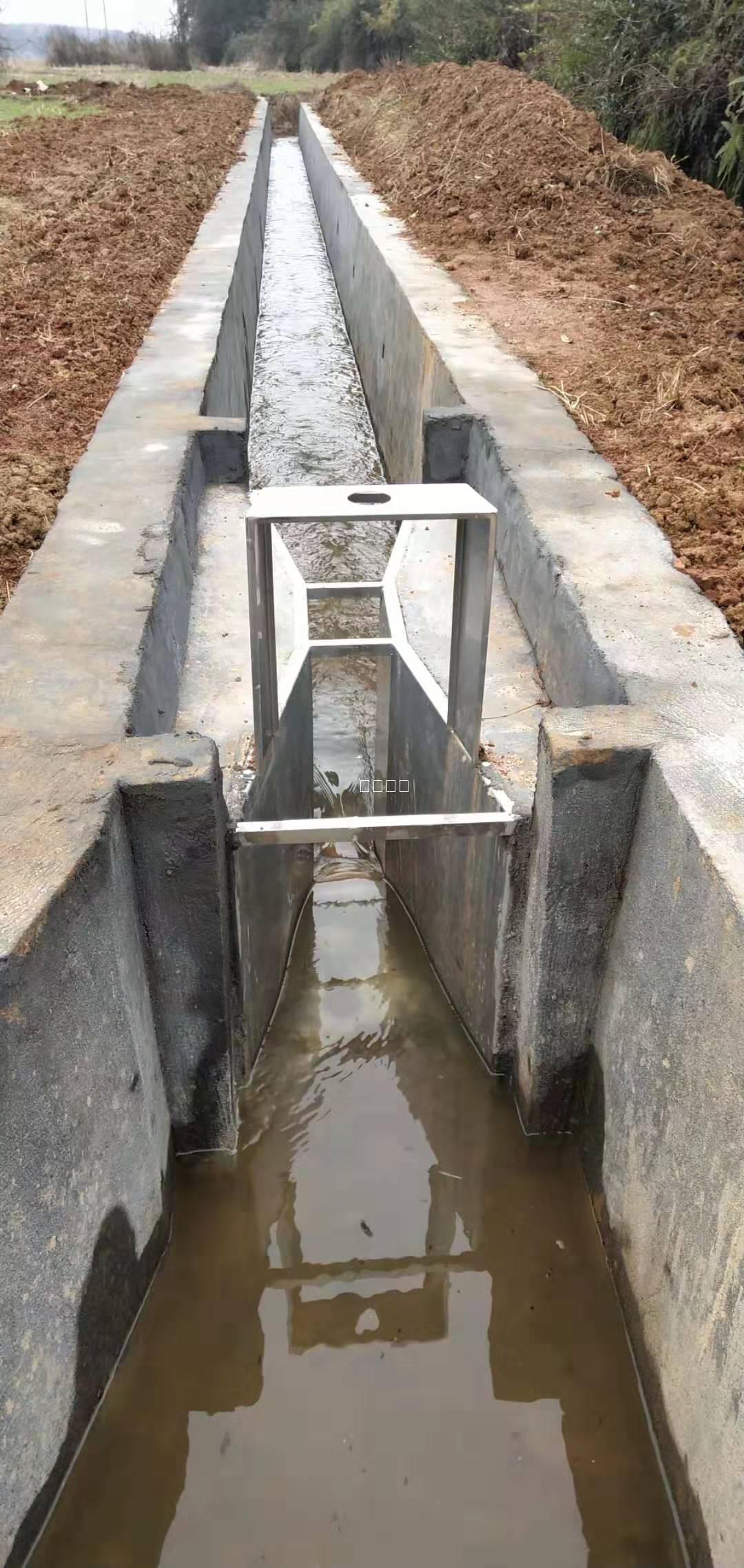

安裝巴歇爾槽前首先察看地形，選擇進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。同時要注意巴歇爾槽的尺寸小于渠道安裝尺寸，并保持上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。請用戶根據現場情況而定。

在安裝過程中要注意 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉見。做到以上幾點我們就順利安裝好巴歇爾槽了。

巴歇爾槽是配合GY-1D超聲波明渠流量計使用的，只有兩者的結合，才能測出流量與液位高度，實現在線監測。下面我們?cè)诮榻B下安裝好巴歇爾槽后，如何安裝GY-1D超聲波明渠流量計。

首先我們把超聲波明渠探頭安裝在巴歇爾槽支架上。安裝探頭時，要注意超聲波的盲區。最高水面距離探頭底面要大于0.4m，相當于校正棒的下端離最高水面不能小于0.1m。然后儀表背面有四個掛鉤。儀表出廠時，配有兩個兩端帶孔的支板。把支板釘在墻上，利用儀表背面的掛鉤掛在墻上。最后給儀表通電，附近應安裝交流220V的三孔插座，中心孔接地。用拔插儀表上的電源插頭接斷電。

       儀表下面有五個PG9過線孔。可以向儀表內接入外徑φ4～φ6的引線。穿入導線后，要把過線孔的鎖母擰緊。不使用的過線孔，也要用一段短導線插入過線孔內，然后擰緊。不使外部氣體進入儀表內部，可以延長儀表使用壽命。
