巴歇爾槽現場如果排水量在10噸至20噸每小時，我們應當選擇GYB-25型，也就是1號巴歇爾槽。1號巴歇爾槽主要適用于渠寬在300MM以上的渠道.產品外型尺寸635*267*265,公司不銹鋼巴歇爾槽全部采用304不銹鋼制作. 公司專業生產巴歇爾槽，明渠流量計，技術電話：18915188958，聯系人：閔工。

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司專業生產GY-1D系列與明渠流量計配套使用的常用規格的巴歇爾槽

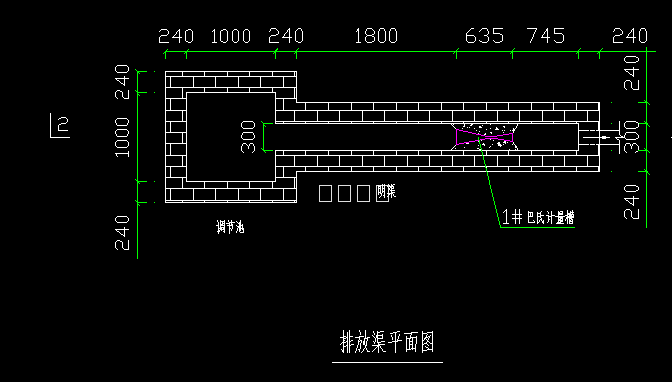

GYB-25型巴歇爾槽施工圖紙：

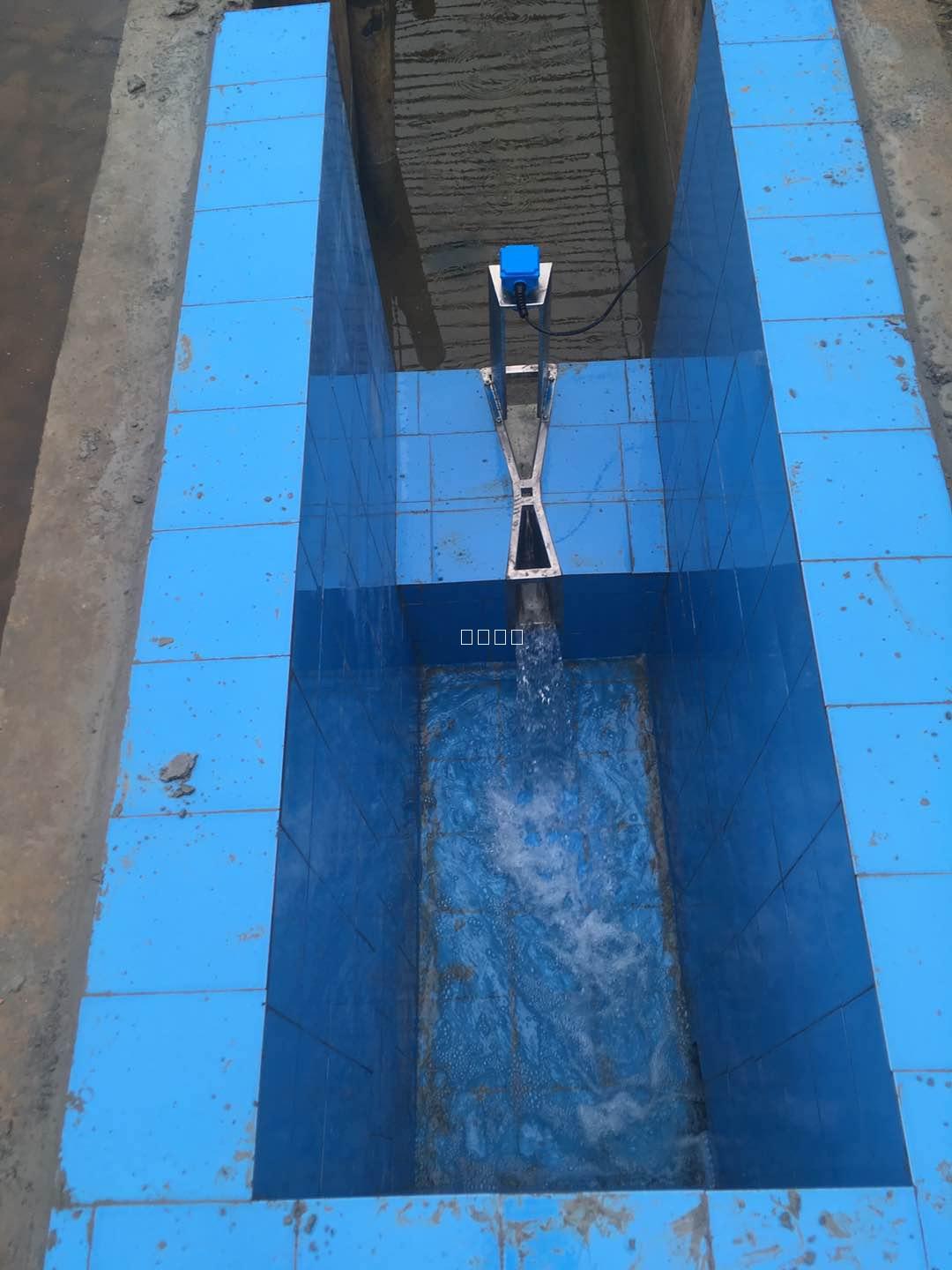

巴歇爾槽實物圖

巴歇爾槽選型

巴歇爾槽安裝要求

在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
