巴歇爾槽結構與標準

點擊次數(shù):更新時間:2019-11-18 10:11:39【打印】【關閉】

巴歇爾槽主要分為槽體與安裝支架。其中槽體有組成：喉道段，收縮段，擴散段。其中L為喉道長，L1為收縮段，L2為擴散段。巴歇爾槽槽體巴歇槽安裝支架一般長度大于0....

巴歇爾槽主要分為槽體與安裝支架。其中槽體有組成：喉道段，收縮段，擴散段。其中L為喉道長，L1為收縮段，L2為擴散段。

巴歇爾槽槽體

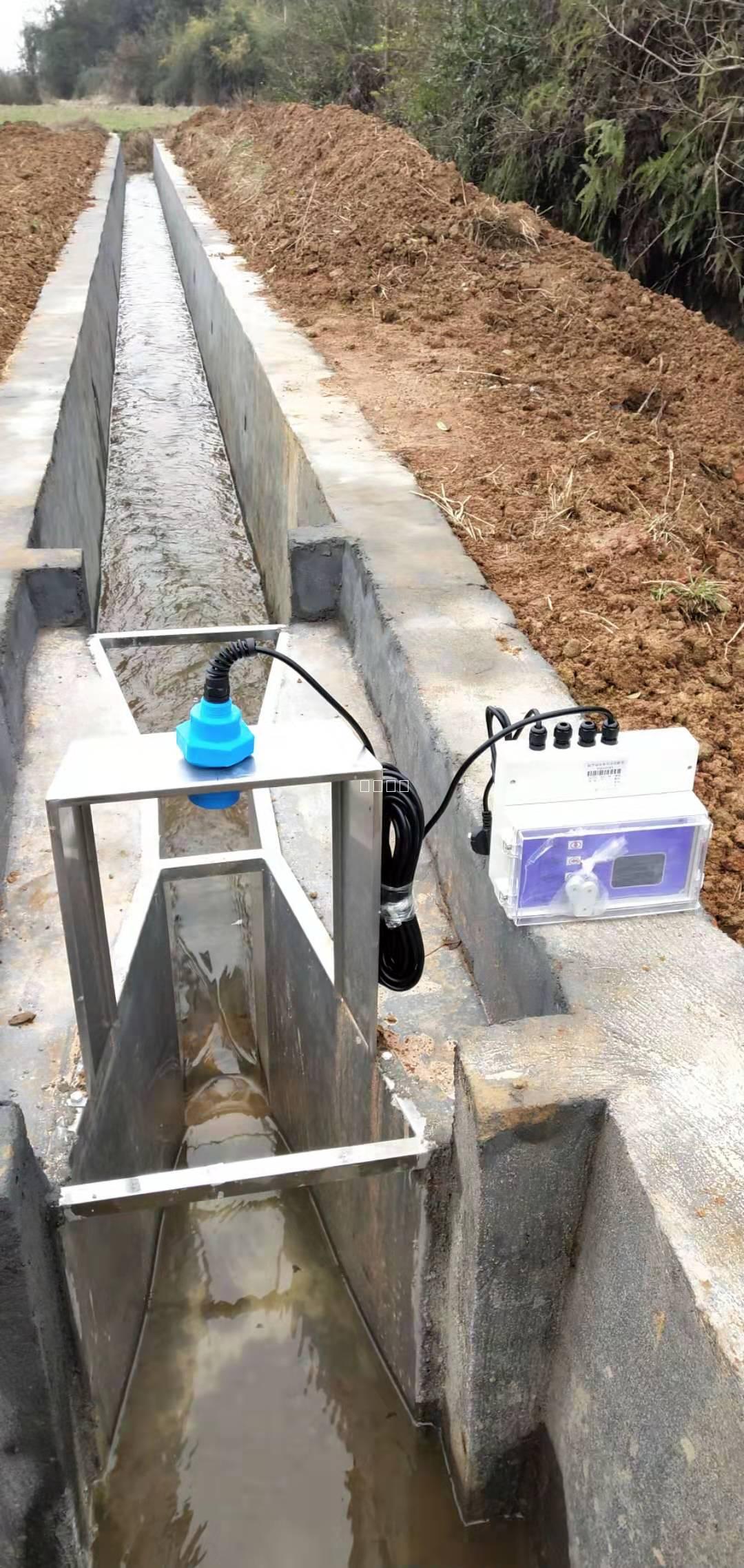

巴歇槽安裝支架一般長度大于0.4米,寬度大于0.15米.巴歇爾槽支架一般安裝在距喉道2/3收縮段長位置.

巴歇爾槽安裝支架

巴歇爾槽主要適用于渠道坡降小，特別適用于水中雜物多，污水流量為1.5L/S-93M3/S的城市生活污水/工業(yè)廢水和雨水的明渠排水流量測量。

巴歇爾槽標準制訂參照了國際標準（ISO）9826：1991《明渠水流測量-----巴歇爾水槽和孫奈利水槽》、（ISO）772：1988《明渠水流測量-------詞匯和符號》和（ISO）4373：1979《明渠水流測量----水位測量設備》。由建設部標準定額研究所提出，北京市市政工程局起草，歸口于建設部城市建設研究院。標準號：CJ/T 3008.3-1993。

喉道寬“b”為0.051，0.076，0.152，0.228，0.3米巴歇爾槽水位流量對應表如下：

0.051米喉道巴歇爾槽水位流量對應表水位單位：米流量單位：升/秒

水位	0.000	0.010	0.020	0.030	0.040	0.050	0.060	0.070	0.080	0.090
流量	0.0000	0.0959	0.2807	0.5263	0.8221	1.1617	1.5411	1.9571	2.4071	2.8892
水位	0.100	0.110	0.120	0.130	0.140	0.150	0.160	0.170	0.180	0.190
流量	3.4018	3.9434	4.5127	5.1089	5.7307	6.3775	7.0484	7.7429	8.4602	9.1997
水位	0.200	0.210	0.220	0.230	0.240	0.250	0.260	0.270	0.280	0.290
流量	9.9610	10.743	11.547	12.370	13.214	13.214	13.214	13.214	13.214	13.214
水位	0.300	0.310	0.320	0.330	0.340	0.350	0.360	0.370	0.380	0.390
流量	13.214	13.214	13.214	13.214	13.214	13.214	13.214	13.214	13.214	13.214

0.076米喉道巴歇爾槽水位流量對應表水位單位：米流量單位：升/秒

水位	0.000	0.010	0.020	0.030	0.040	0.050	0.060	0.070	0.080	0.090
流量	0.0000	0.1407	0.4119	0.7722	1.2062	1.7046	2.2613	2.8716	3.5319	4.2393
水位	0.100	0.110	0.120	0.130	0.140	0.150	0.160	0.170	0.180	0.190
流量	4.9914	5.7860	6.6214	7.4960	8.4085	9.3575	10.342	11.361	12.413	13.499
水位	0.200	0.210	0.220	0.230	0.240	0.250	0.260	0.270	0.280	0.290
流量	14.616	15.764	16.942	18.151	19.389	20.655	21.950	23.272	24.621	25.998
水位	0.300	0.310	0.320	0.330	0.340	0.350	0.360	0.370	0.380	0.390
流量	27.400	28.829	30.283	31.763	31.763	31.763	31.763	31.763	31.763	31.763

0.152米喉道巴歇爾槽水位流量對應表水位單位：米流量單位：升/秒

水位	0.000	0.020	0.040	0.060	0.080	0.100	0.120	0.140	0.160	0.180
流量	0.0000	0.7884	2.3573	4.4733	7.0475	10.027	13.374	17.062	21.070	25.380
水位	0.200	0.220	0.240	0.260	0.280	0.300	0.320	0.340	0.360	0.380
流量	29.976	34.848	39.984	45.374	51.011	56.886	62.993	69.325	75.877	82.644
水位	0.400	0.420	0.440	0.460	0.480	0.500	0.520	0.540	0.560	0.580
流量	89.621	96.802	104.19	111.77	119.54	119.54	119.54	119.54	119.54	119.54

0.228米喉道巴歇爾槽水位流量對應表水位單位：米流量單位：升/秒

水位	0.000	0.020	0.040	0.060	0.080	0.100	0.120	0.140	0.160	0.180
流量	0.0000	1.3466	3.8889	7.2319	11.231	15.801	20.885	26.440	32.433	38.837
水位	0.200	0.220	0.240	0.260	0.280	0.300	0.320	0.340	0.360	0.380
流量	45.630	52.794	60.312	68.169	76.354	84.854	93.661	102.76	112.16	121.83
水位	0.400	0.420	0.440	0.460	0.480	0.500	0.520	0.540	0.560	0.580
流量	131.77	141.99	152.46	163.19	174.17	185.40	196.86	208.56	220.50	232.66
水位	0.600	0.620	0.640	0.660	0.680	0.700	0.720	0.740	0.760	0.780
流量	245.05	257.64	257.64	257.64	257.64	257.64	257.64	257.64	257.64	257.64

0.300米喉道巴歇爾槽水位流量對應表水位單位：米流量單位：升/秒

水位	0.000	0.020	0.040	0.060	0.080	0.100	0.120	0.140	0.160	0.180
流量	0.0000	1.7690	5.0760	9.4067	14.570	20.458	26.996	34.130	41.815	50.019
水位	0.200	0.220	0.240	0.260	0.280	0.300	0.320	0.340	0.360	0.380
流量	58.713	67.873	77.477	87.507	97.948	108.79	120.01	131.60	143.55	155.85
水位	0.400	0.420	0.440	0.460	0.480	0.500	0.520	0.540	0.560	0.580
流量	168.50	181.48	194.79	208.41	222.35	236.59	251.14	265.97	281.10	296.51
水位	0.600	0.620	0.640	0.660	0.680	0.700	0.720	0.740	0.760	0.780
流量	312.20	328.17	344.41	360.91	377.67	394.70	411.98	429.51	447.29	447.29
