雷達物位計與超聲波物位計的區別
點擊次數:更新時間:2020-09-11 09:09:01【打印】【關閉】

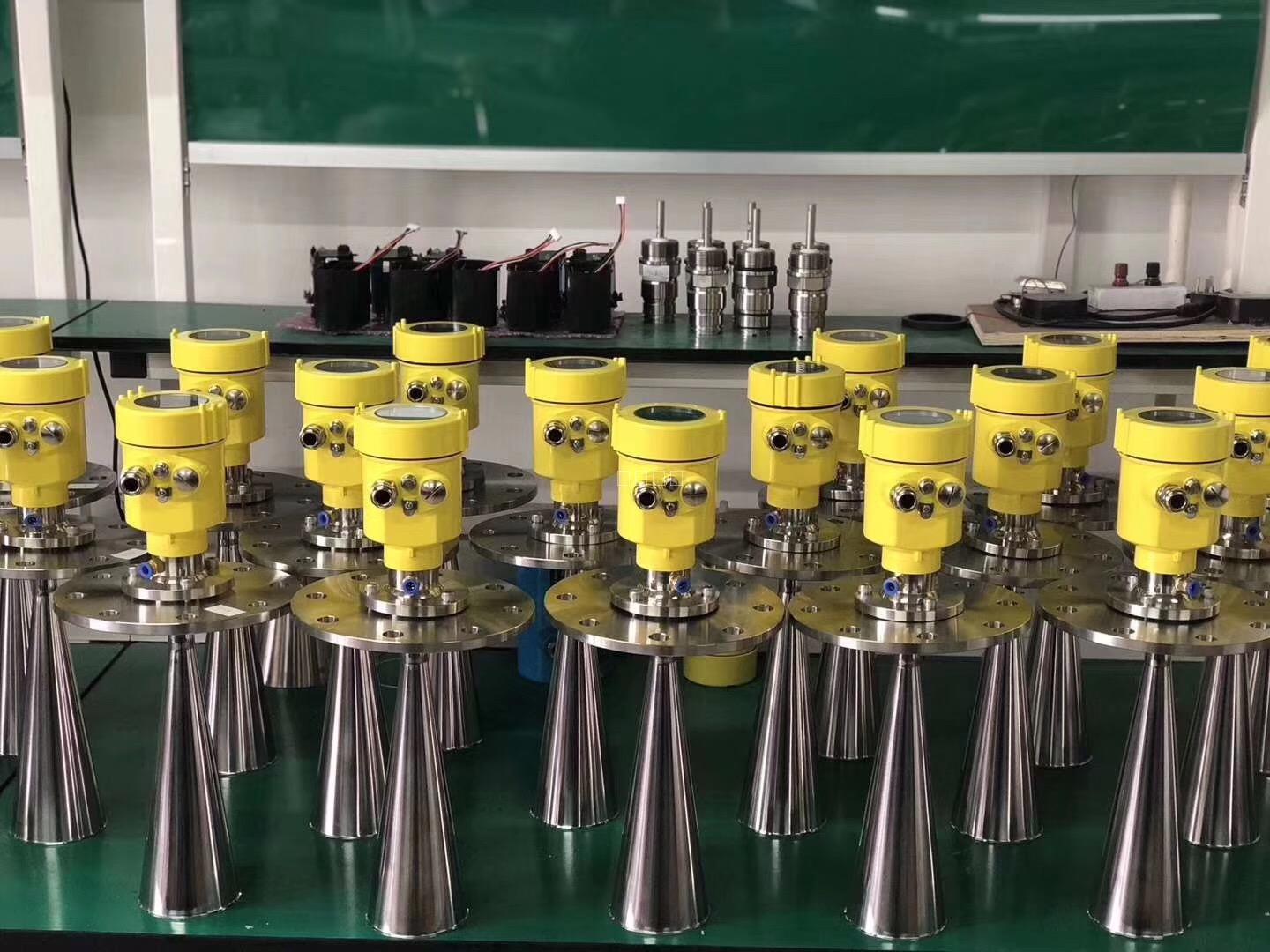

雷達物位計與超聲波物位計都是非接觸式物位計。雷達物位計通過高頻微波脈沖發射較窄的微波脈沖,經天線向下傳輸,微波接觸到被測介質表面后被反射回來,再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。(因?yàn)槲⒉▊鞑ニ俣葮O快,電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的)。
。
- 特點
雷達物位計采用了高達26GHz的發射頻率,因而具有:
—非接觸雷達,無磨損,無污染,傳播幾乎不受大氣影響;
—波束角小,能量集中,增強了回波能力的同時,又有利于避開干擾物;
—天線尺寸小,便于安裝;
—測量盲區更小,對于小罐測量也會取得良好的效果;
—波長更短,對在傾斜的固體表面有更好的反射;
—高頻率,是測量固體和低介電常數介質的最佳選擇。
包含多項專利技術,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點,適用酸、堿、鹽、防腐、高溫等各種領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中,為工業的自動化運行,提供實時的液位數據。

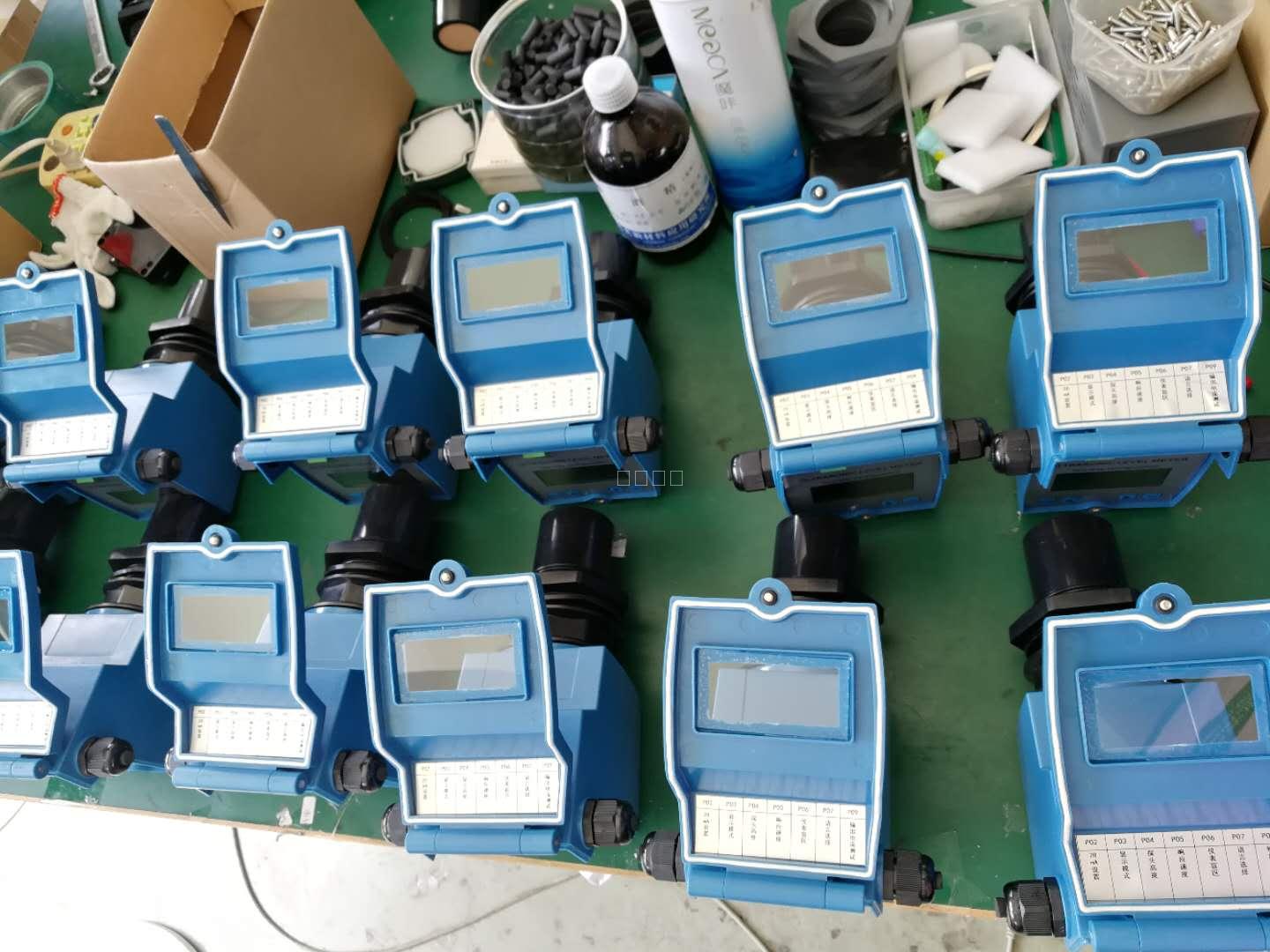

超聲波物位計電路設計從電源部分起就選用高質量的電源模塊,元器件選擇進口高穩定可靠的器件,完全可以替代同類型國外進口儀表。同時專利的聲波智能技術軟件可進行智能化回波分析,無需任何調試及其它的特殊步驟,此技術具有動態思維、動態分析的功能。超聲波物位計是通過聲波智能專利技術,使儀表的精度大大提高,液位精度達到0.3%,能夠抗各種干擾波。本儀表是一種非接觸式儀表,不跟液體直接接觸,因此故障率低。儀表提供多種安裝方式,用戶完全可以通過本手冊進行儀表標定。儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
技術指標
測量范圍: 0~20m(根據實測量程選定)
盲 區: 0.5m
測距精度: 0.3-0.5%(標準條件)
測距分辨率: 1mm
壓 力: 常壓
儀表顯示: 自帶LCD顯示液位或空間距離
模擬輸出: 4~20mA
數字輸出: RS485、Modbus協議或定制協議
供電電壓: DC24V,防雷裝置內置
環境溫度: -20℃ ~ +60℃
防護等級: IP65
工作頻率: 40 KHz
