孔板流量計與V錐流量計的區別
孔板流量計與V錐流量計都屬于差壓式流量計，通過測量差壓值來算出流量。

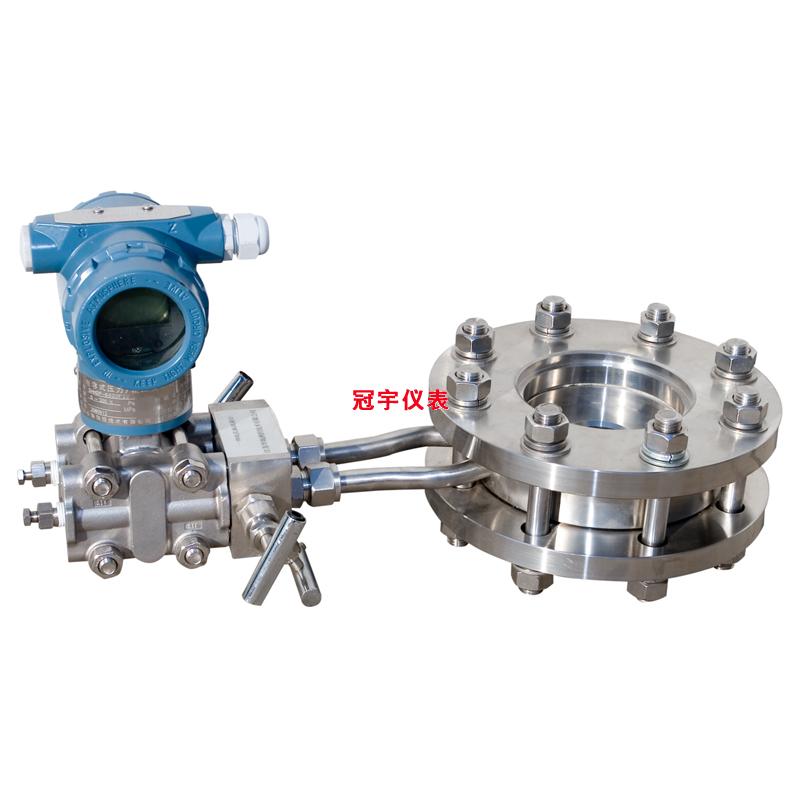

孔板流量計的節流裝置結構簡單，且牢固、性能穩定可靠，使用期限長，價格較低，是工業中常用到的流量測量儀表，整個加工過程采用國際標準，并經過嚴格的校驗檢測。在應用上可測量管道中各種流體的流量，可測量的介質有液體、氣體、蒸汽，被廣泛應用于石油、化工、冶金、輕工、煤礦等工業部門。
孔板流量計使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。流量計前后產生一個靜壓力差,該壓力差與流量存在著一定的函數關系,流量越大,壓力差就越大.差壓信號傳送給差壓變送器,轉換成4-20ma.DC模擬信號輸出,遠轉給流量積算儀,實現流體流量的計量.質量型流量計,利用智能型差壓變送器,對工況溫/壓進行自動補償后,實現對流體質量流量的測量孔板流量計要送熱風，熱風爐離高爐一般比較近，且彎頭較多。過去曾使用標準孔板，因直管段不夠長而誤差較大。本儀表因為有均壓環和多個取壓口，需要2D長的直管段即可。安裝在熱風爐送風管上之后，應用情況非常滿意，已經有三十幾座熱風爐裝上了環形孔板流量計，運行3年多沒有故障。
V錐流量計即V錐型流量計。以孔板、噴咀、文丘里管及均速管為代表的差壓式流量計雖然經歷過漫長的發展過程，在一定時期對流量作出過重要貢獻，但人們在使用上述流量傳感器時總感覺到一絲遺憾，因為它始終沒有很好解決精度低、測量范圍度窄、易磨損、現場安裝條件要求高，不能測量混相流、臟污流等一系問題。專家致力于新型差壓流量傳感器的研究和開發，以彌補孔板、噴咀、文丘里管及均速管的不足之處，V錐流量計就是其中的佼佼者。它也是利用節流效應來測量流量的，與其它節流體相比，它改變了節流布局，從傳統的中心孔節流改為環狀節流，即V錐是利用一流線型圓錐體懸掛在管道中心將流體逐漸收縮到管道內邊壁，這種新穎的節流效應使其具有自整流、自清洗、自保護特性，從現場實際使用情況看，V錐傳感器流量測量效果優于其它差壓式傳感器，為差壓式流量計的
V錐流量計的特點
1、 具有良好的準確度（≤0．5%）和重復性（≤0．1%）。
2、 具有較寬的量程比（10﹕1～15﹕1）
3、 自整流功能，只需要極短的直管段（前1～3D后0～1D）。
4、 自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
5、 自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、 耐高溫、高壓、耐腐蝕、不怕震動。
7、 可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
8、流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
9、 無可動部件
10、當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。
冠宇儀表專業提供現場解決方案，為客戶提供優質的流量計。
