當前位置:2號巴歇爾槽施工圖紙
點擊次數:更新時間:2018-08-29 10:08:31【打印】【關閉】
2號巴歇爾槽是測量小型渠道的流量,最大流量可測到47.52M3/H,我們在選擇2號巴歇爾槽的時候一定要注意最大工況流量要小于是2號巴歇爾槽的最大通過流量.
2號巴歇爾槽的外形尺寸為...
2號巴歇爾槽是測量小型渠道的流量,最大流量可測到47.52M3/H,我們在選擇2號巴歇爾槽的時候一定要注意最大工況流量要小于是2號巴歇爾槽的最大通過流量.
2號巴歇爾槽的外形尺寸為:長*寬*高,773*314*305(單位:MM),我們在建設渠道時,渠寬一定大于350(MM)渠長:3米左右.能夠保證流體平穩順暢的流過巴歇爾槽.

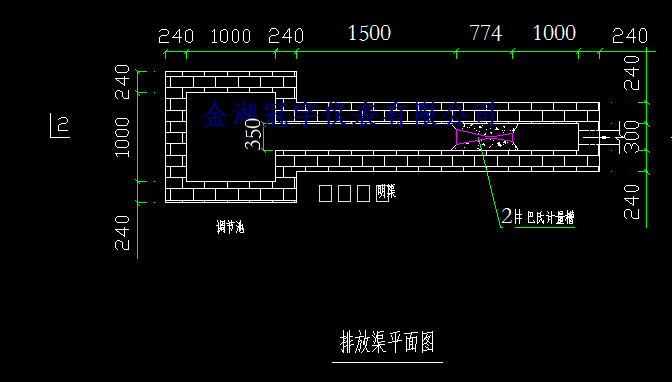

2號巴歇爾槽現場施工圖紙:
