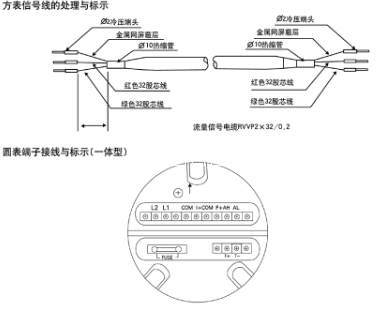

電磁流量計接線圖
電磁流量計接線端子標示含義如下：
I+：流量電流輸出 COM：報警輸出地
COM：電流輸出地 FUSE：輸入電源保險絲
P+：雙向流量頻率(脈沖)輸出 T1+：通訊輸入
COM：頻率(脈沖)輸出地 T2-：通訊輸入
Al：下限報警輸出 L1：220V(24V)電源輸入
Ah：上限報警輸出 L2：220V(/24V)電源輸入
