當前位置:雷達物位計的安裝要求與選型
點擊次數:更新時間:2019-05-31 09:05:51【打印】【關閉】

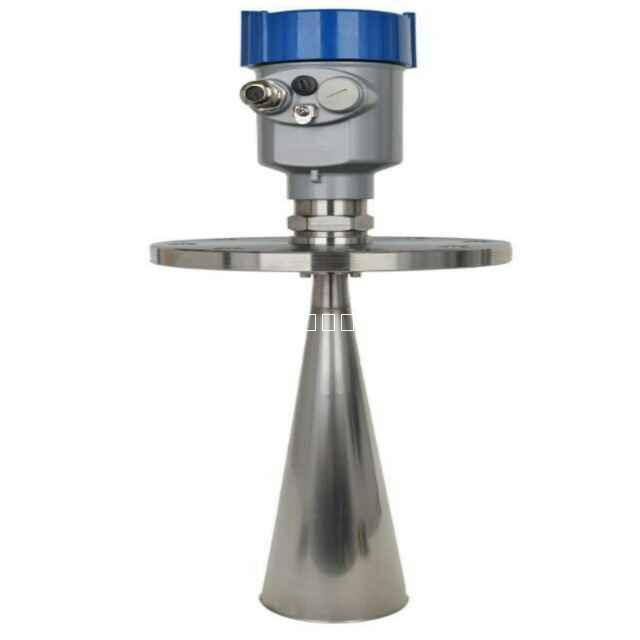

雷達物位計是通過天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小（納秒量級）很難確認。26G系列雷達物位計采用一種特殊的相關解決技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
雷達物位計在天線發射微波脈沖時，都有一定的發射角。從天線下緣到被測介質表面之間，由發射的微波波束所輻射的區域內，不得有障礙物。因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。必要時，須進行“虛假回波學習”。另外須注意微波波束不得與加料料流相交。安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用壓鑄鋁。防爆型儀表可安裝在有防爆要求的場合，儀表必須接大地。當罐中有攪拌，必要時儀表盡量遠離攪拌器。安裝后要在攪拌狀態下進行“虛假回波學習以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。
- GYRD806
|
選型表 |
||||||||||||||||||||
|
P 標準型（非防爆） I 本安型（ExiaⅡCT6） C 本安型 +船用許可證（準備中） G 本安型+隔爆型（Exdia ⅡC T6） |
||||||||||||||||||||
|
天線型式／材料 |
||||||||||||||||||||
|
B （T型）喇叭天線Ф48mm／不銹鋼316L J （T型）喇叭天線Ф123mm／不銹鋼316L
K （S型）喇叭天線Ф98mm／PP／帶PTFE罩 |
||||||||||||||||||||
|
過程連接／材料 |
||||||||||||||||||||
|
GP （H）螺紋 G1½A／不銹鋼316L NY （K）螺紋G1½A／不銹鋼316L／溫度（-60～400）℃、壓強400MPa
GE （I）螺紋Gl½A／不銹鋼316L（帶吹掃） |
||||||||||||||||||||
|
法蘭選配／材料 |
||||||||||||||||||||
F0 不選 FX 特殊定制 |
